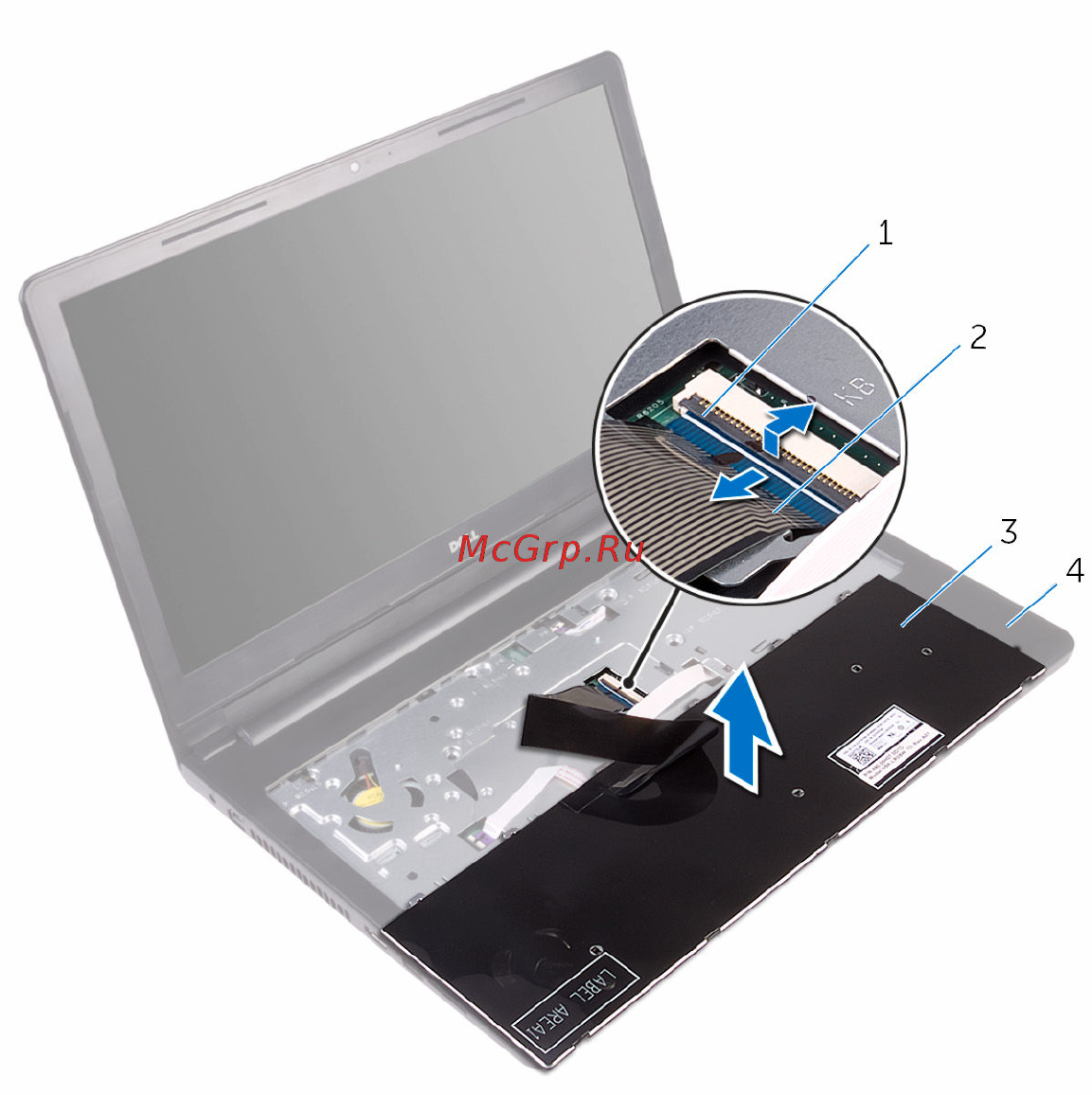

5 Откройте защелку и отсоедините кабель клавиатуры от системной платы.
1 защелка 2 кабель клавиатуры
3 клавиатура 4 упор для рук в сборе
6 Снимите клавиатуру вместе с кабелем с упора для рук в сборе.
22
