3 Подсоедините антенные кабели к плате беспроводной сети.
В приведенной ниже таблице описывается схема цветов антенных кабелей
платы беспроводной сети, поддерживаемой компьютером:
Разъемы на плате беспроводной сети Цвет антенного кабеля
Основной (белый треугольник) Белый
Вспомогательный (черный треугольник) Черный

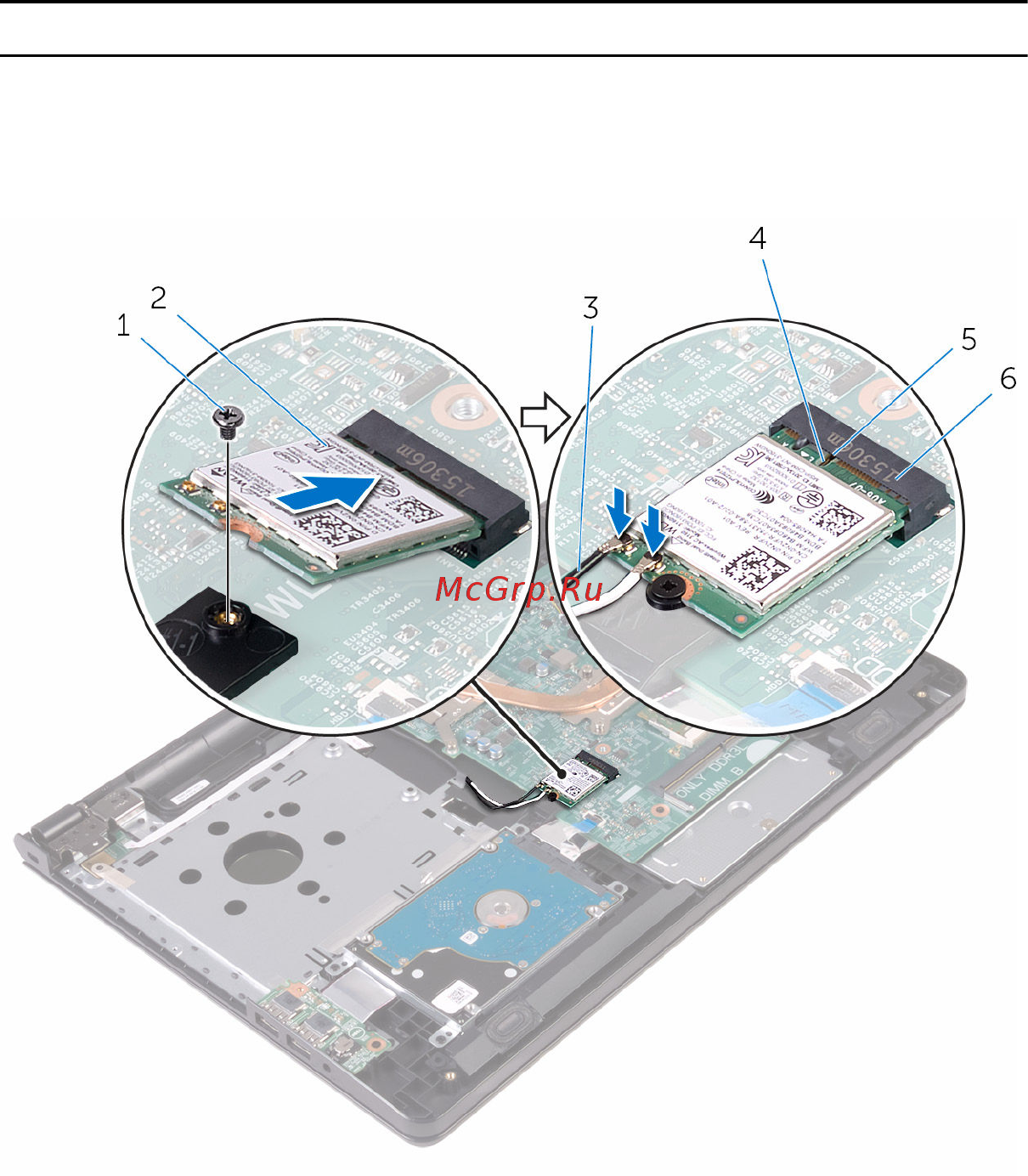

1 винт 2 плата беспроводной сети
3 антенные кабели (2) 4 паз
5 Клавиша 6 разъем платы беспроводной
сети
41
