Dell inspiron 3558, 3558-5247 Инструкция по эксплуатации онлайн [25/108] 181300
![Dell inspiron 3558, 3558-5247 Инструкция по эксплуатации онлайн [25/108] 181300](/views2/1218011/page25/bg19.png)

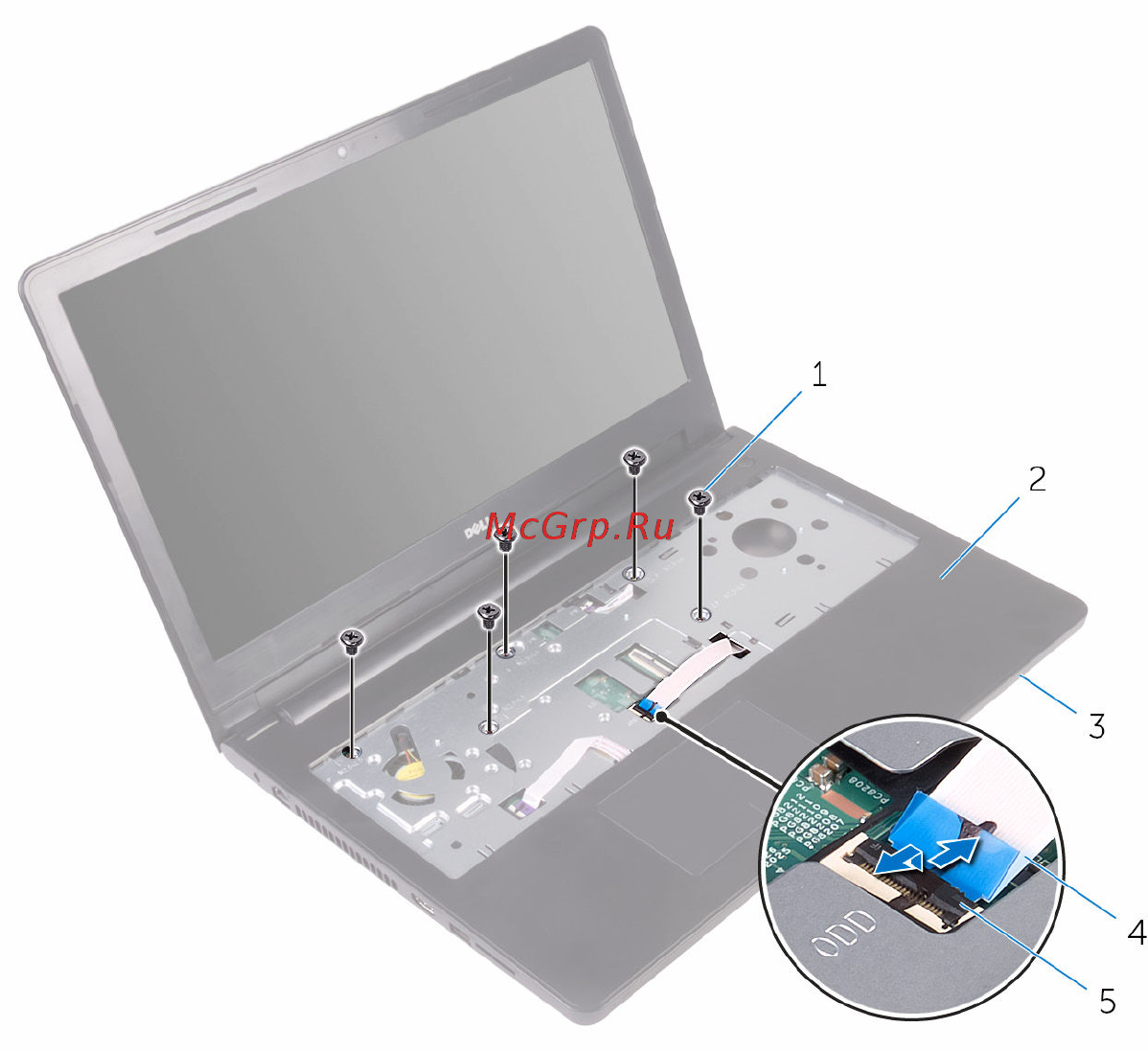

2 Откройте фиксатор и отсоедините кабель оптического дисковода от разъема
на системной плате.
1 винты (5) 2 упор для рук в сборе
3 нижнюю крышку 4 кабель оптического
дисковода
5 защелка
3 Закройте дисплей и переверните компьютер.
25
