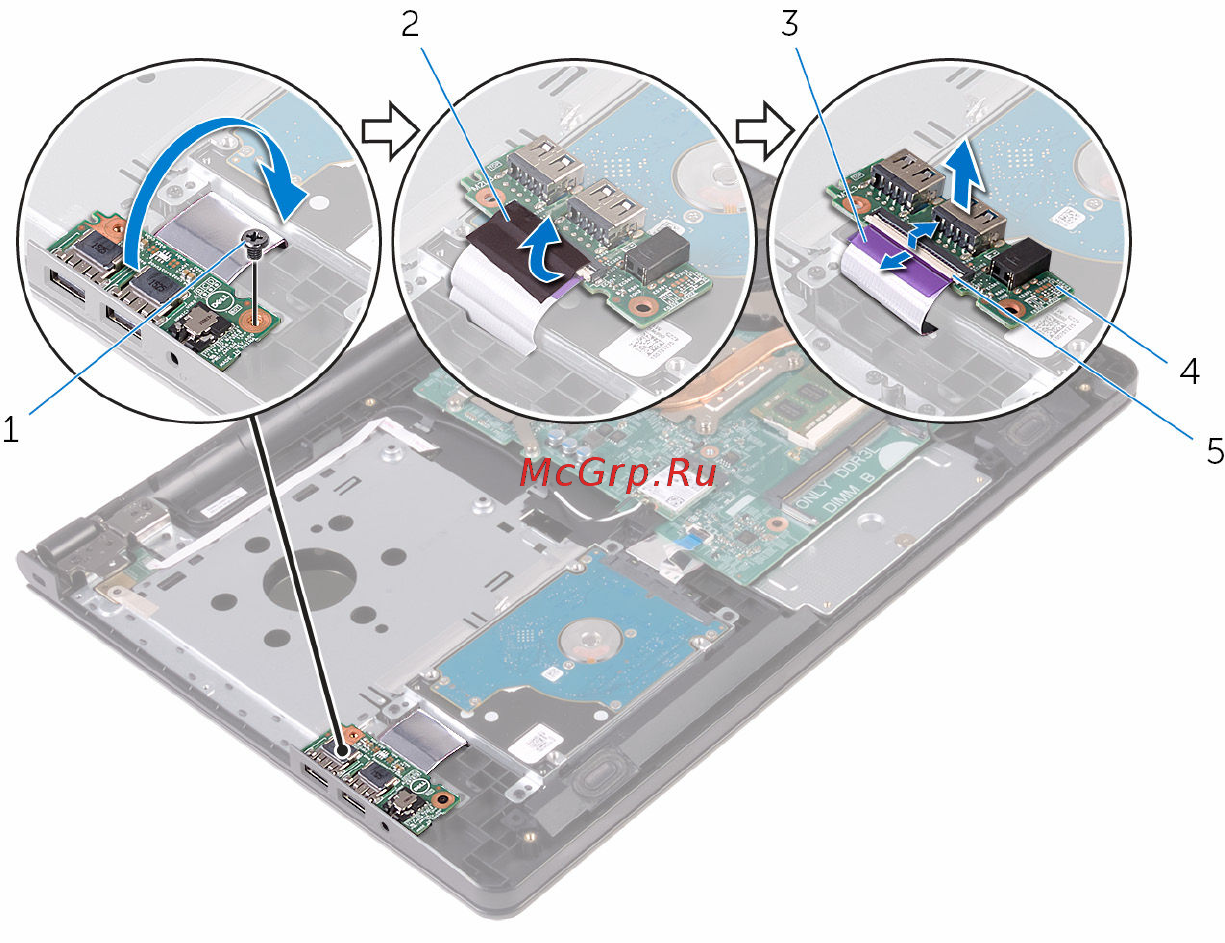

5 Приподнимите плату ввода-вывода и снимите ее с упора для рук в сборе.
1 винт 2 лента
3 кабель платы ввода-вывода 4 плата ввода-вывода
5 защелка
51
