Dell inspiron 3558, 3558-5247 Инструкция по эксплуатации онлайн [93/108] 181300
![Dell inspiron 3558, 3558-5247 Инструкция по эксплуатации онлайн [93/108] 181300](/views2/1218011/page93/bg5d.png)

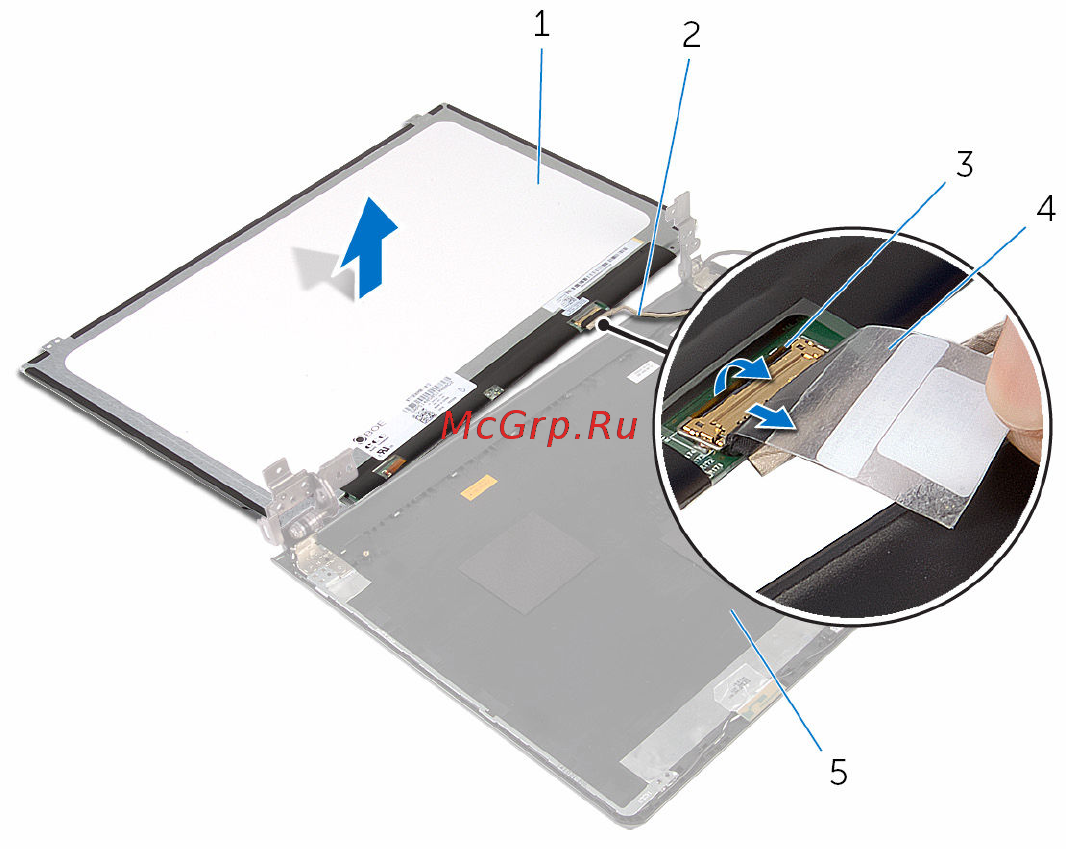

5 Снимите панель дисплея с задней крышки дисплея.
1 панель дисплея 2 кабель дисплея
3 защелка 4 лента
5 задняя крышка дисплея
93
