5 Выкрутите винты, которыми скоба оптического дисковода крепится к самому
дисководу, и снимите скобу.

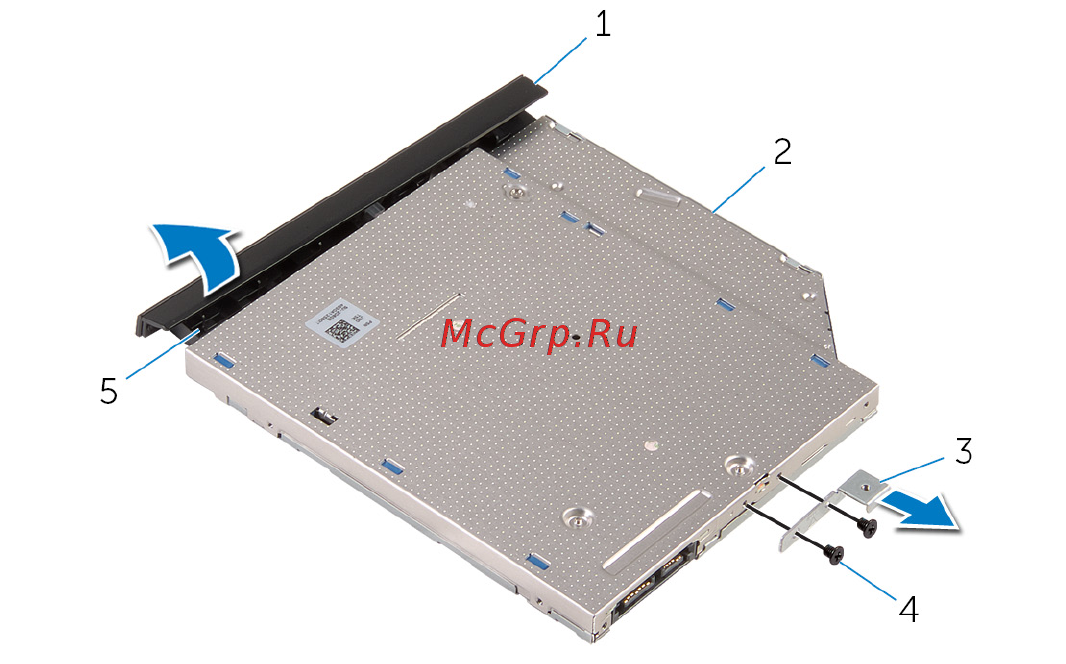

1 лицевая панель оптического
дисковода
2 оптический дисковод
3 скоба оптического дисковода 4 винты (2 шт.)
