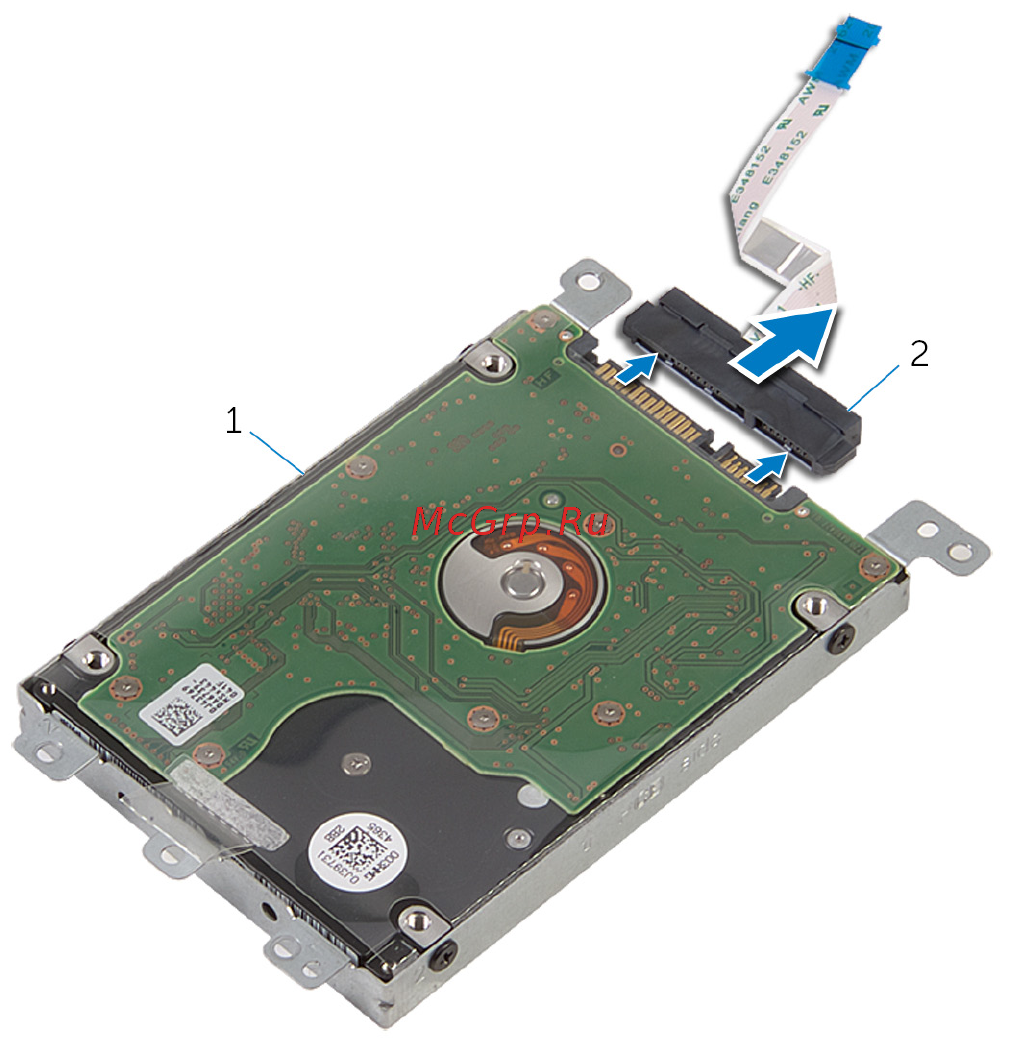

4 Отсоедините от жесткого диска соединительную планку.
1 жесткий диск в сборе 2 соединительная планка
5 Выверните винты, которыми каркас жесткого диска крепится к жесткому
диску.
30
