Dell inspiron 5555, 5555-9204 Инструкция по эксплуатации онлайн [72/105] 181315
![Dell inspiron 5555, 5555-9204 Инструкция по эксплуатации онлайн [72/105] 181315](/views2/1166626/page72/bg48.png)

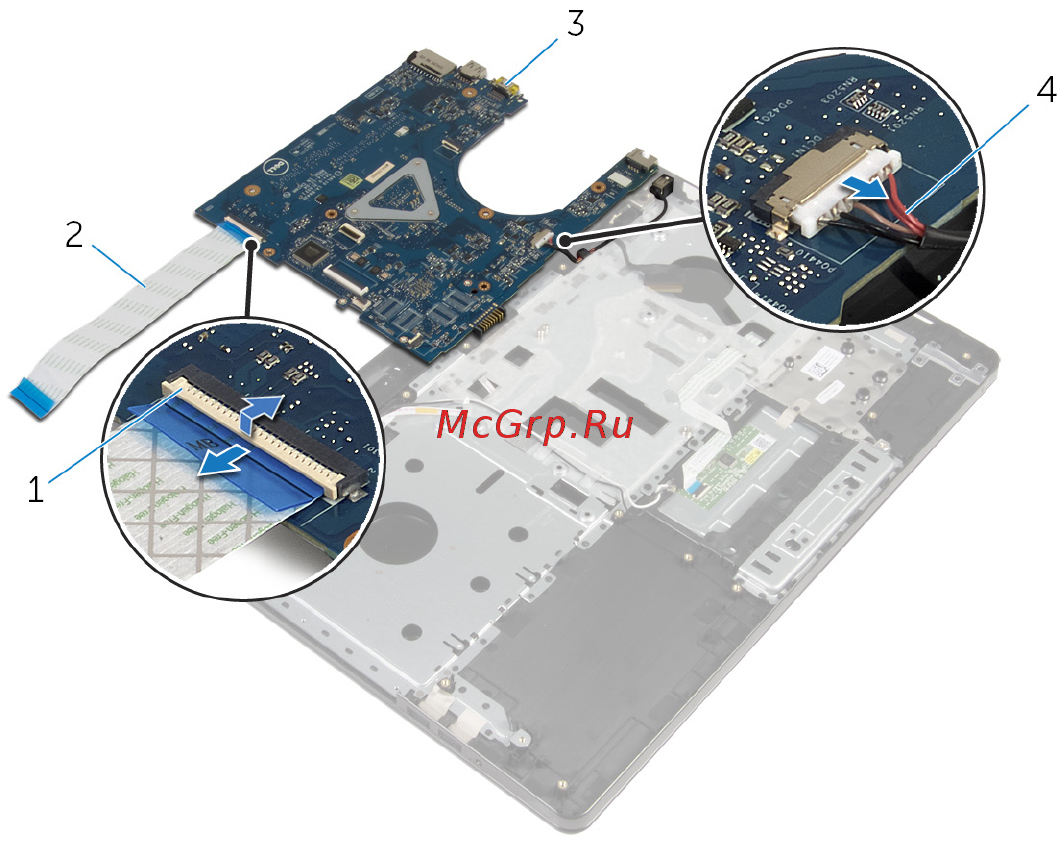

11 Поднимите системную плату из упора для рук в сборе.
1 защелка 2 кабель платы ввода-вывода
3 системная плата 4 кабель порта адаптера
питания
72
