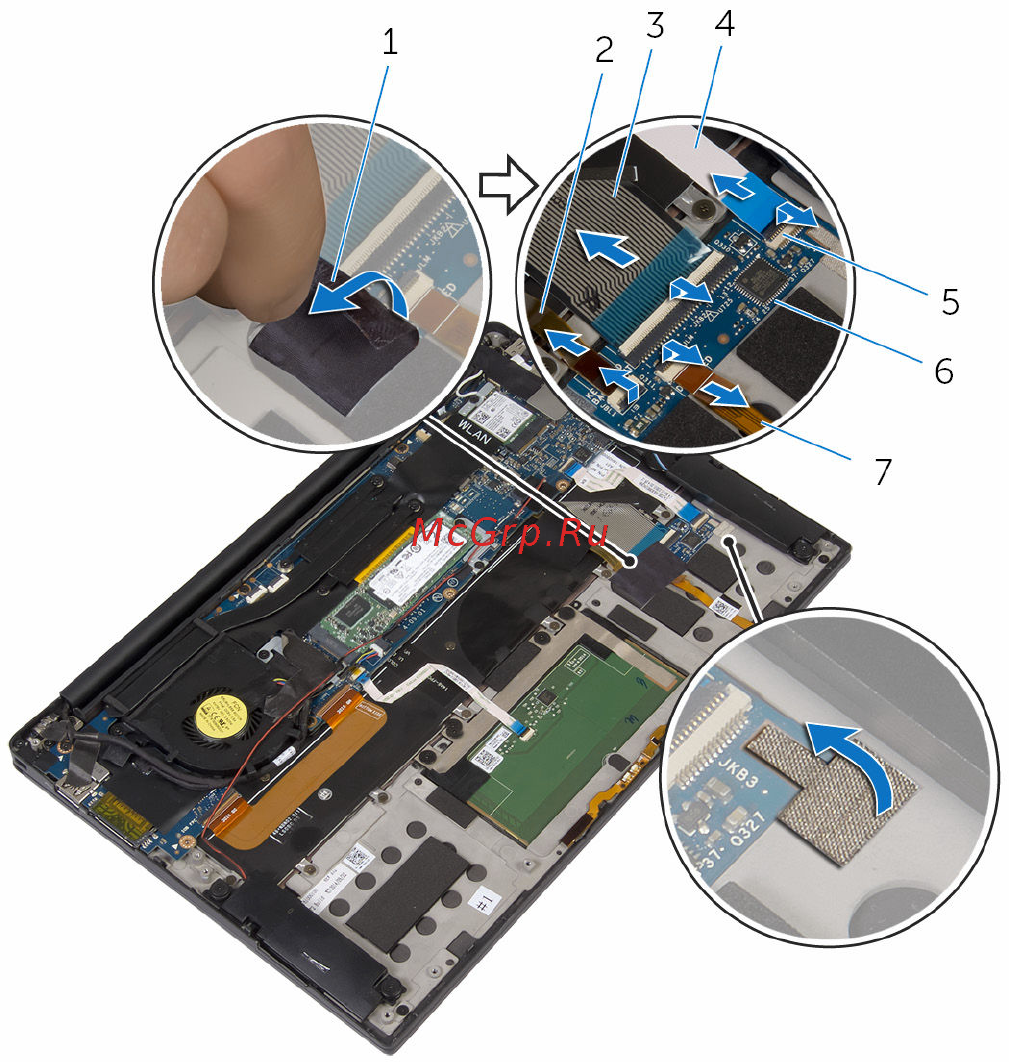

3 Поднимите защелки и отсоедините кабель подсветки клавиатуры, кабель
клавиатуры, кабель платы управления клавиатуры и кабель индикатора
состояния аккумулятора от платы управления клавиатуры.
1 ленты (2) 2 кабель подсветки
клавиатуры
3 кабель клавиатуры 4 кабель платы управления
клавиатуры
5 защелки (4) 6 плата управления
клавиатуры
7 кабель индикатора состояния
аккумулятора
4 Запомните расположение платы управления клавиатуры на упоре для рук в
сборе.
