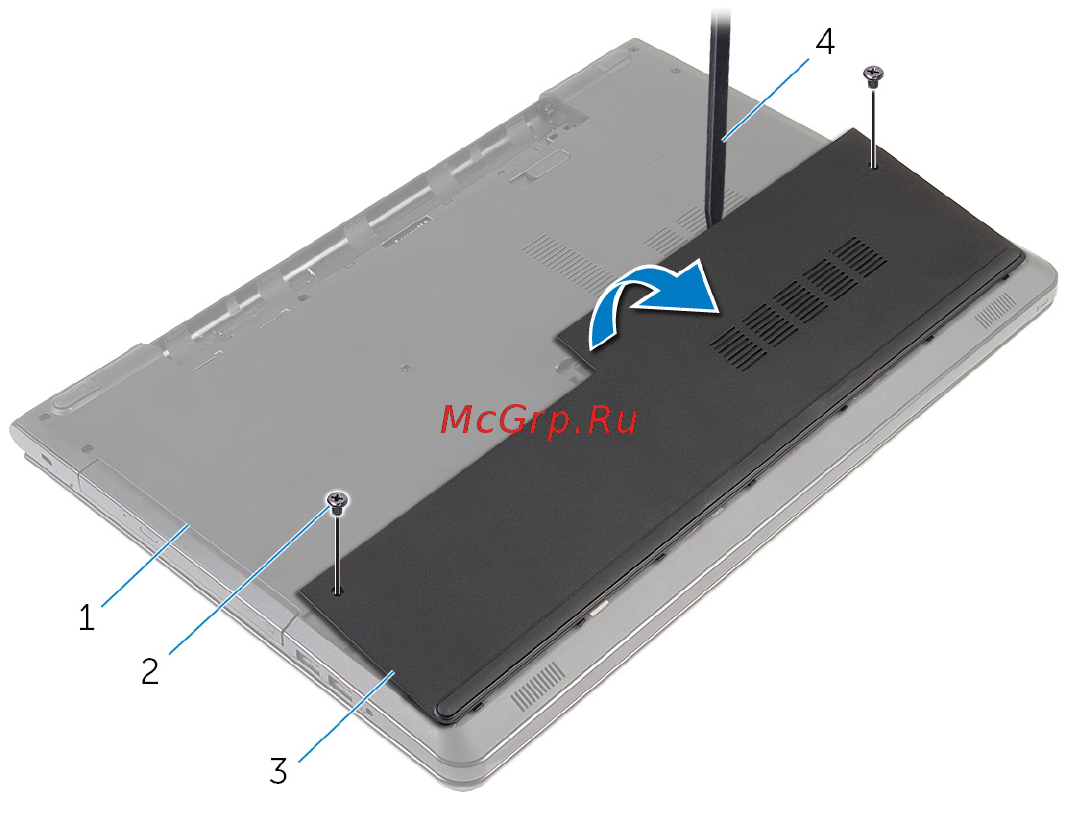

3 С помощью пластиковой палочки подденьте нижнюю крышку, начиная с
внутреннего края, и снимите ее с основания компьютера.
1 основание компьютера 2 винты (2 шт.)
3 нижнюю крышку 4 пластмассовая палочка
18
