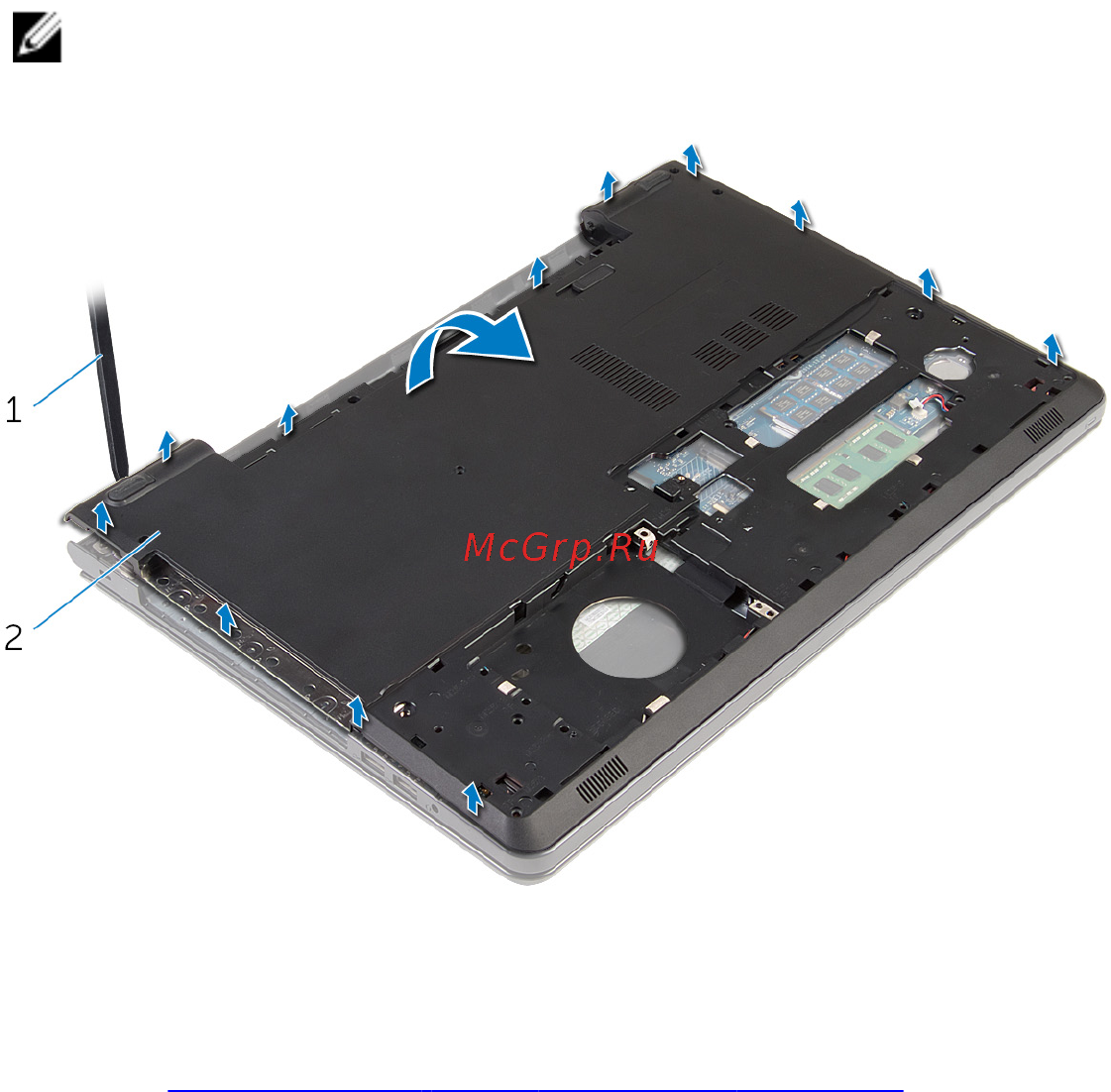

7 Кончиками пальцев подденьте и снимите основание с упора для рук в сборе,
начиная с задней стороны.
ПРИМЕЧАНИЕ: Убедитесь, что антенные кабелиполностью удалены
из направляющих в основании компьютера.
1 основание компьютера
8 Переверните основание компьютера.
9 Извлеките соединительную планку оптического дисковода.
47
