Dell inspiron 5758, 5758-8962 Инструкция по эксплуатации онлайн [52/121] 181340
![Dell inspiron 5758, 5758-8962 Инструкция по эксплуатации онлайн [52/121] 181340](/views2/1218099/page52/bg34.png)

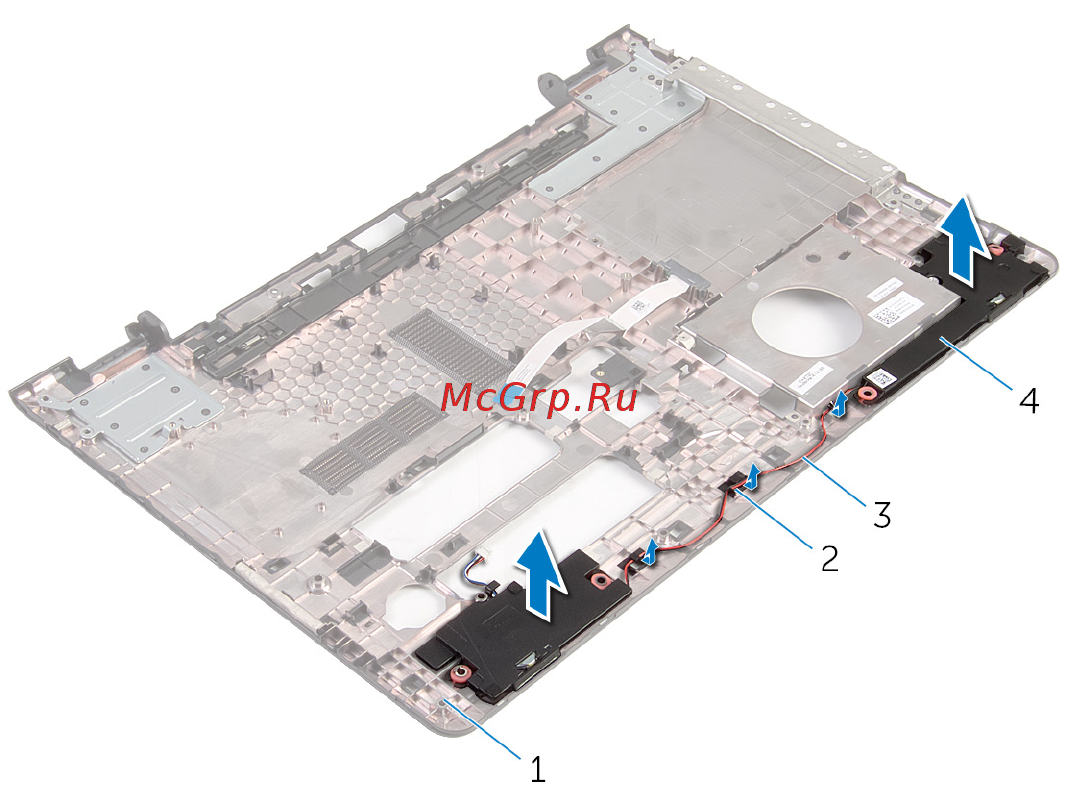

2 Снимите динамики вместе с кабелем с основания компьютера.
1 основание компьютера 2 направляющие
3 кабель динамика 4 динамики (2)
52
