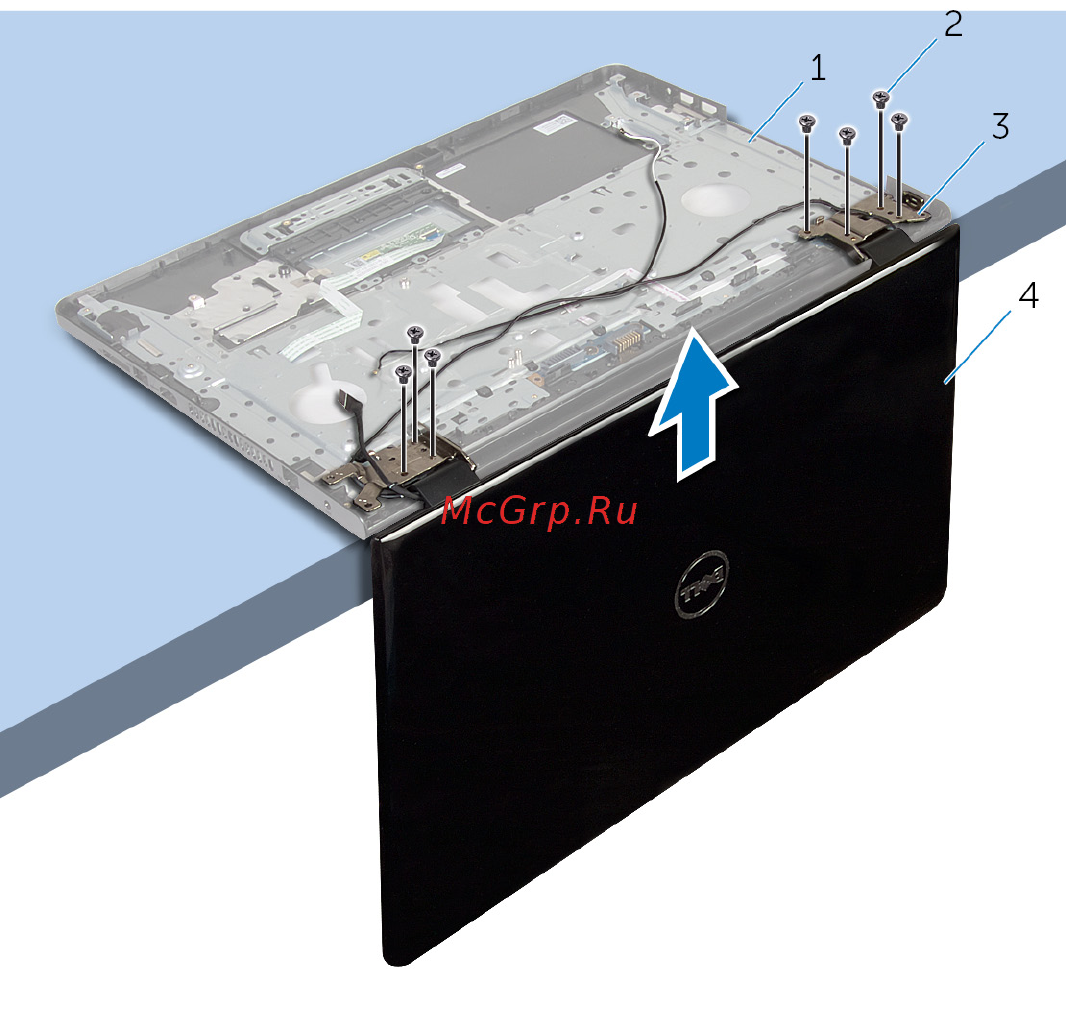

6 Снимите дисплей в сборе с упора для рук в сборе.
1 упор для рук в сборе 2 винты (7)
3 шарниры дисплея (2) 4 дисплей в сборе
82
