Dell inspiron 5758, 5758-8979 Инструкция по эксплуатации онлайн [73/121] 181343
![Dell inspiron 5758, 5758-8979 Инструкция по эксплуатации онлайн [73/121] 181343](/views2/1218099/page73/bg49.png)

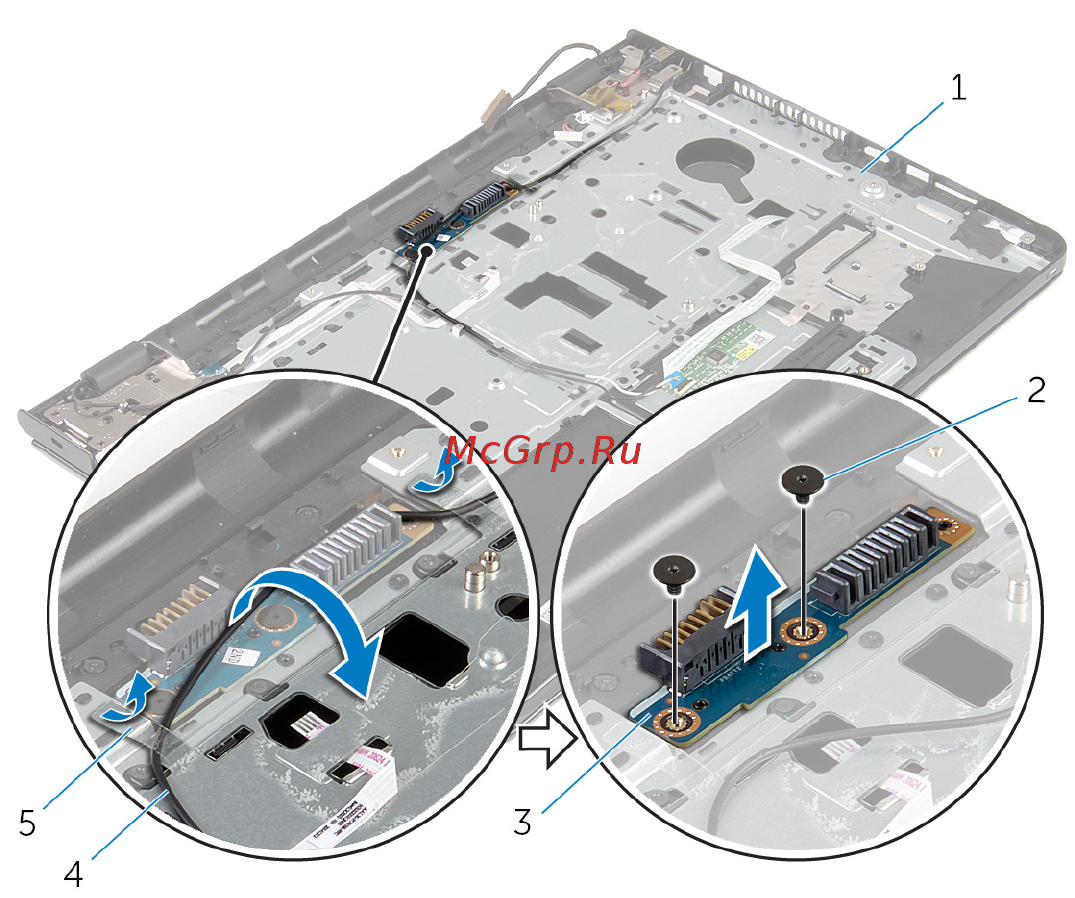

3 Выверните винты, которыми плата разъема батаереи крепится к упору для
рук в сборе.
4 Снимите плату разъема батареи с упора для рук в сборе.
1 упор для рук в сборе 2 винты (2 шт.)
3 плата разъема батареи 4 кабель антенны
5 ленты (2)
73
