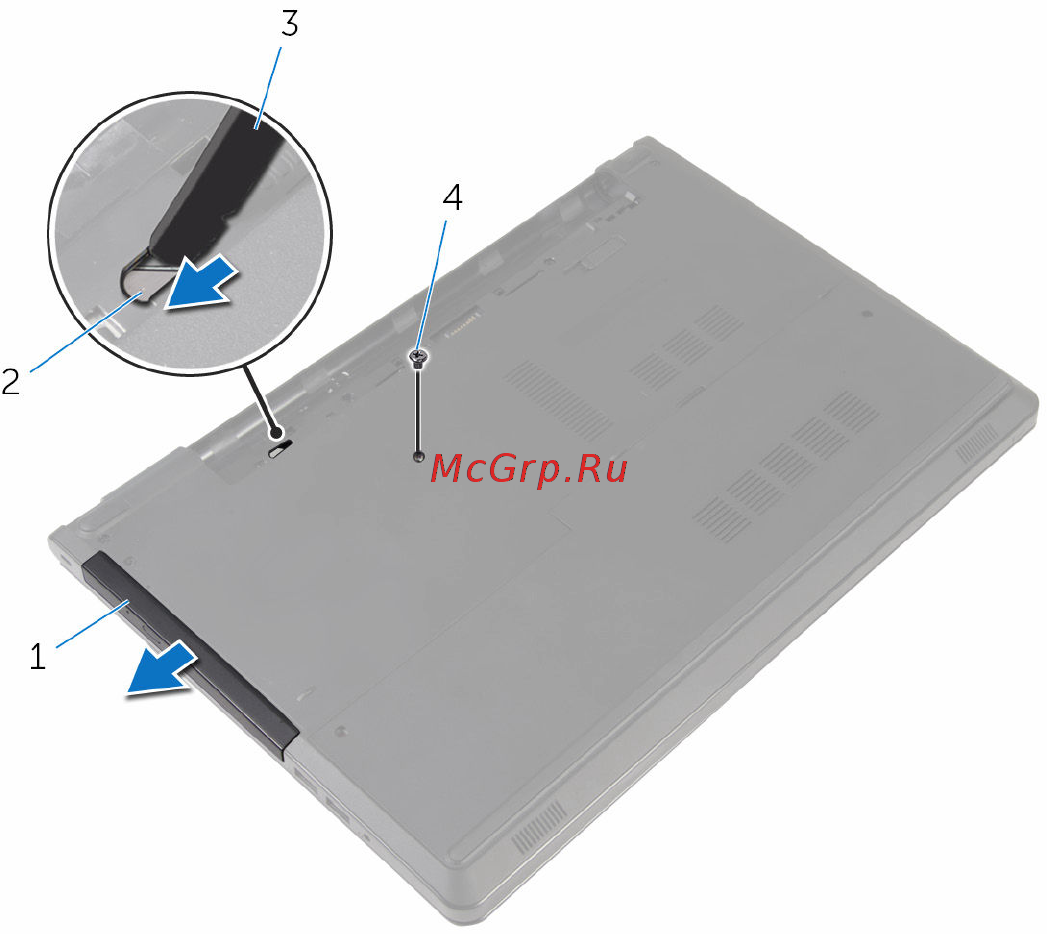

3 Выдвиньте оптический дисковод в сборе из отсека для оптического
дисковода.
1 оптический дисковод в сборе 2 гнездо оптического
дисковода
3 пластмассовая палочка 4 винт
4 Аккуратно подденьте лицевую панель оптического дисковода и извлеките ее
из оптического дисковода.
18
