![Dell inspiron 5559, 5559-9334 Инструкция по эксплуатации онлайн [30/105] 181348](/views2/1218108/page30/bg1e.png)

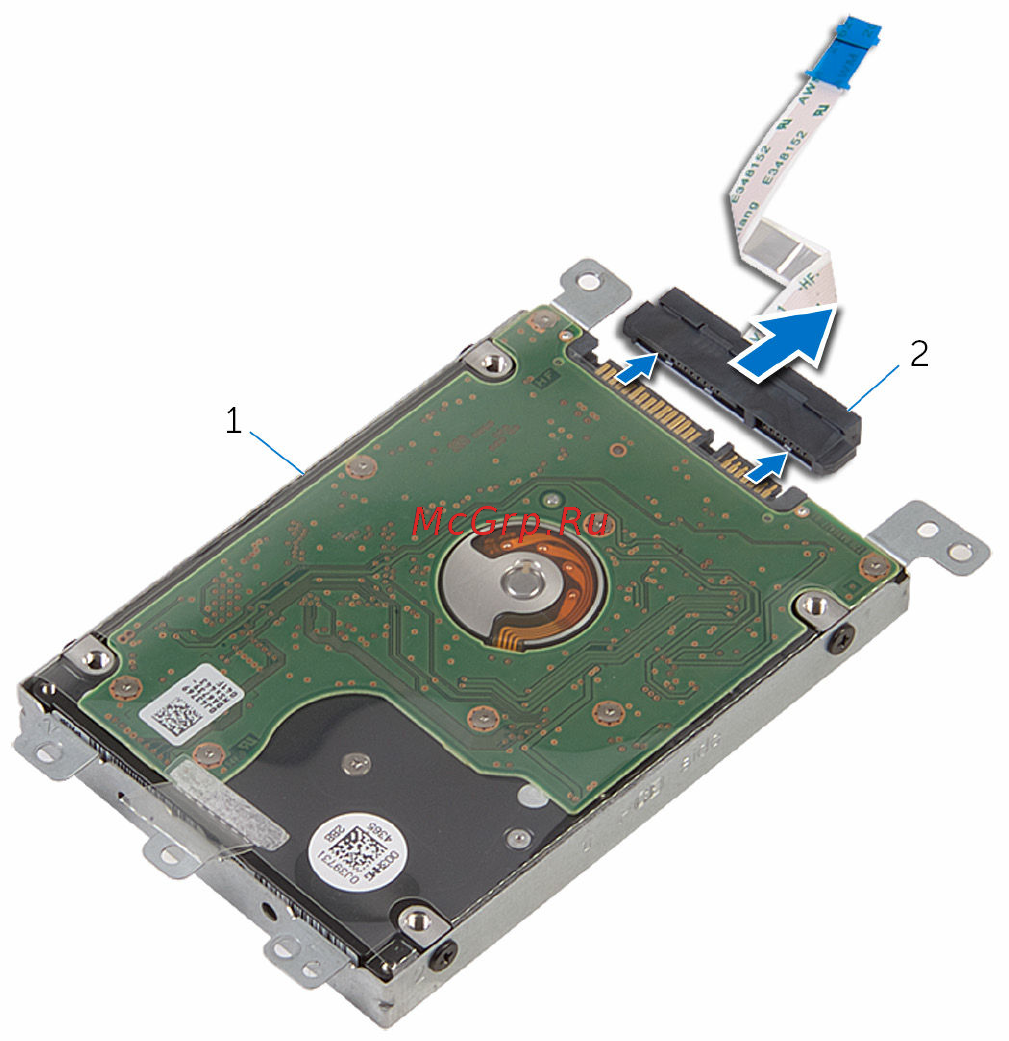

4 Отсоедините от жесткого диска соединительную планку.
1 жесткий диск в сборе 2 соединительная планка
5 Выверните винты, которыми каркас жесткого диска крепится к жесткому
диску.
30
