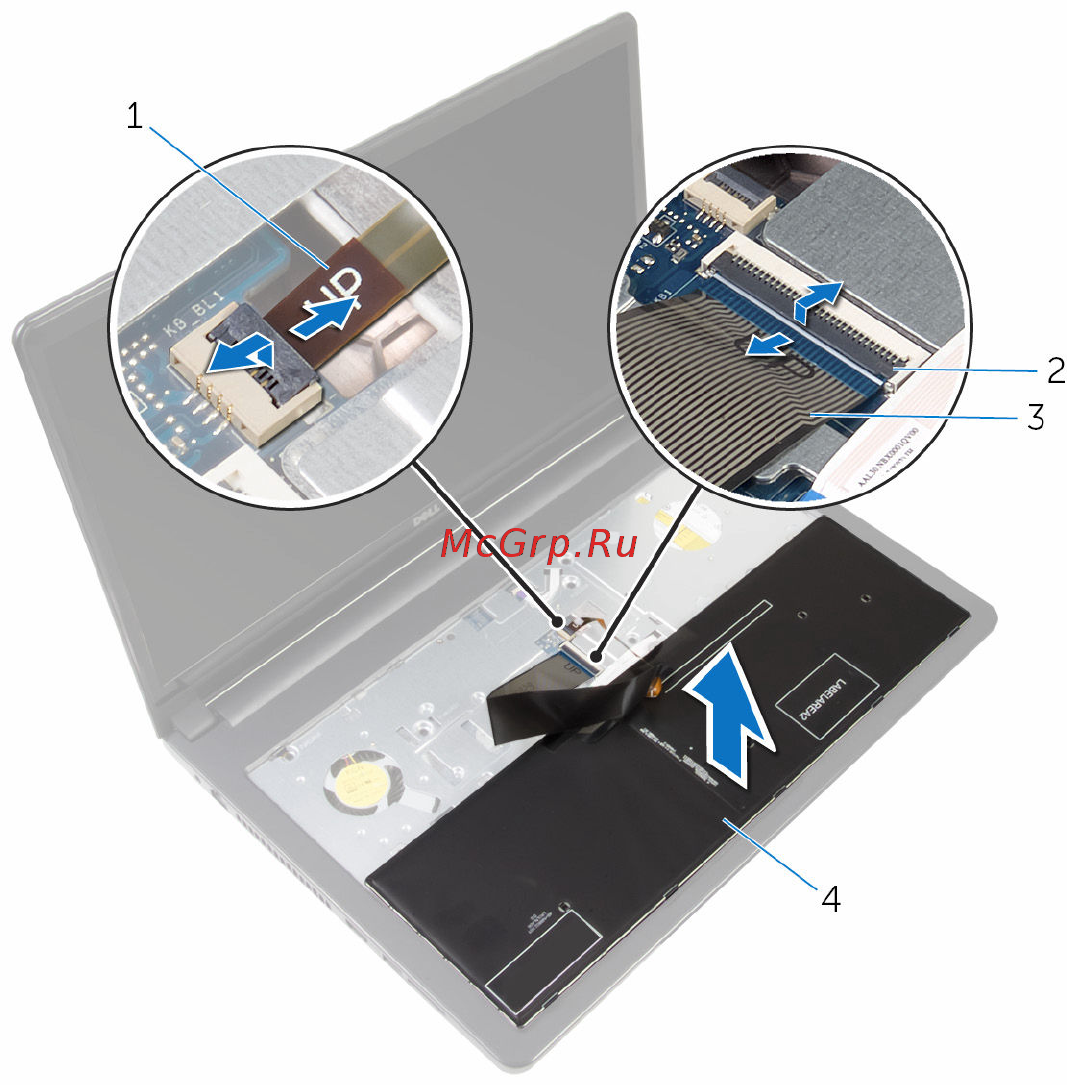

5 Приподнимите защелки и отсоедините кабель клавиатуры и кабель подсветки
клавиатуры от системной платы.
1 кабель подсветки клавиатуры 2 защелки (2)
3 кабель клавиатуры 4 клавиатура
6 Снимите клавиатуру с упора для рук в сборе.
42
