Dell inspiron 5559, 5559-9365 Инструкция по эксплуатации онлайн [58/105] 181351
![Dell inspiron 5559, 5559-8894 Инструкция по эксплуатации онлайн [58/105] 181356](/views2/1218108/page58/bg3a.png)

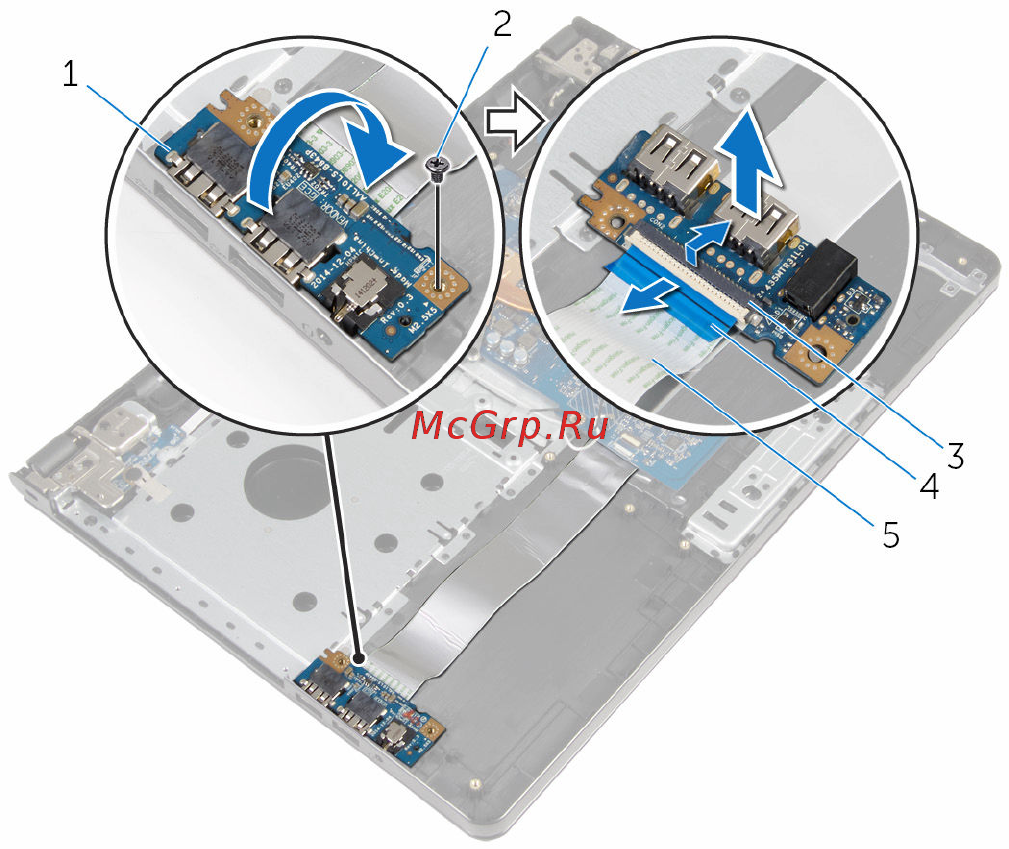

4 Приподнимите плату ввода-вывода и снимите ее с упора для рук в сборе.
1 плата ввода-вывода 2 винт
3 защелка 4 язычок
5 кабель платы ввода-вывода
58
