2 Последовательно (в порядке, указанном на радиаторе в сборе) ослабьте
невыпадающие винты, которыми радиатор в сборе крепится к системной
плате.
3 В последовательном порядке (указанном на радиаторе в сборе) выверните
винты, которыми радиатор в сборе крепится к системной плате.
4 Снимите радиатор в сборе с системной платы.

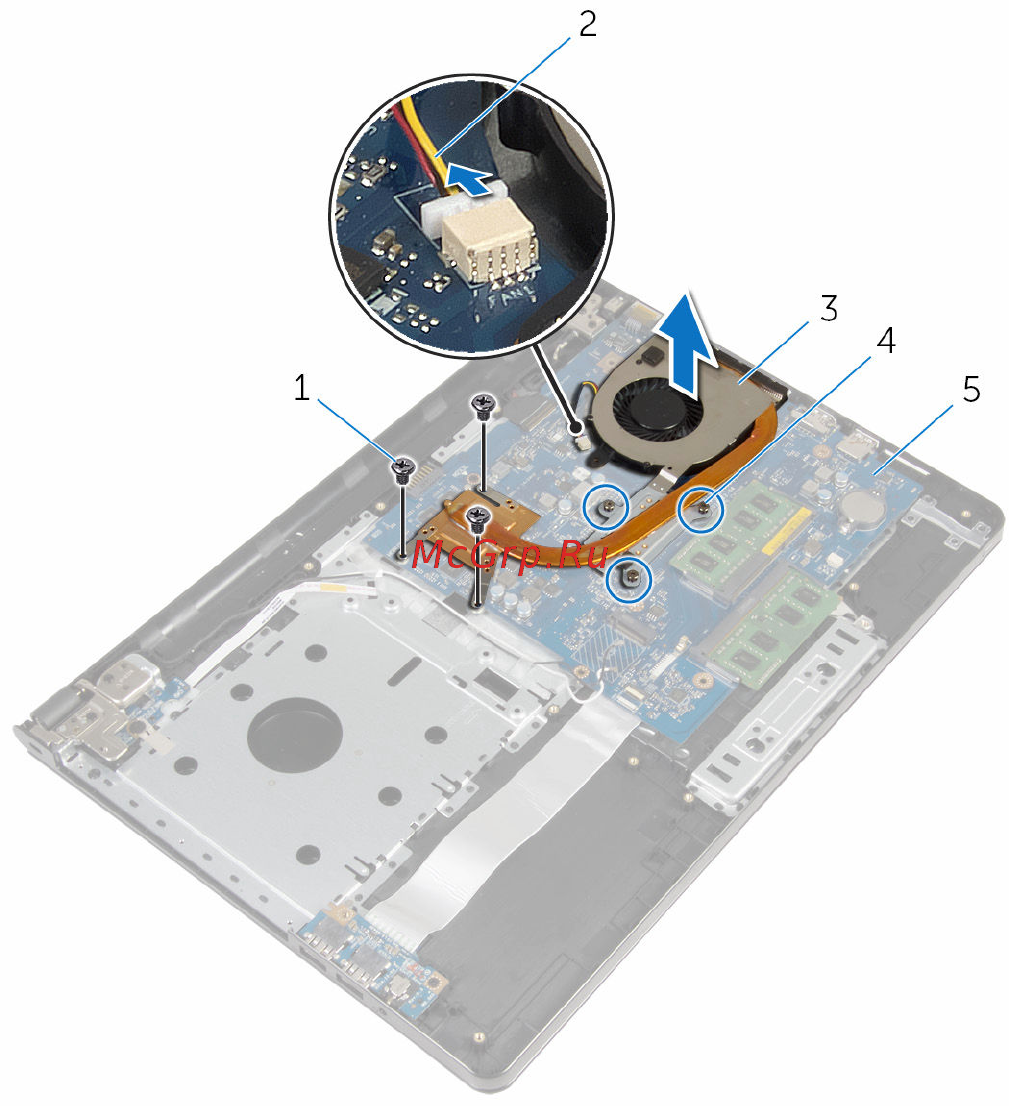

1 винты (3) 2 кабель вентилятора
3 радиатор в сборе 4 невыпадающие винты (3)
5 системная плата
61
