![Dell inspiron 5559, 5559-9372 Инструкция по эксплуатации онлайн [76/105] 181349](/views2/1218108/page76/bg4c.png)

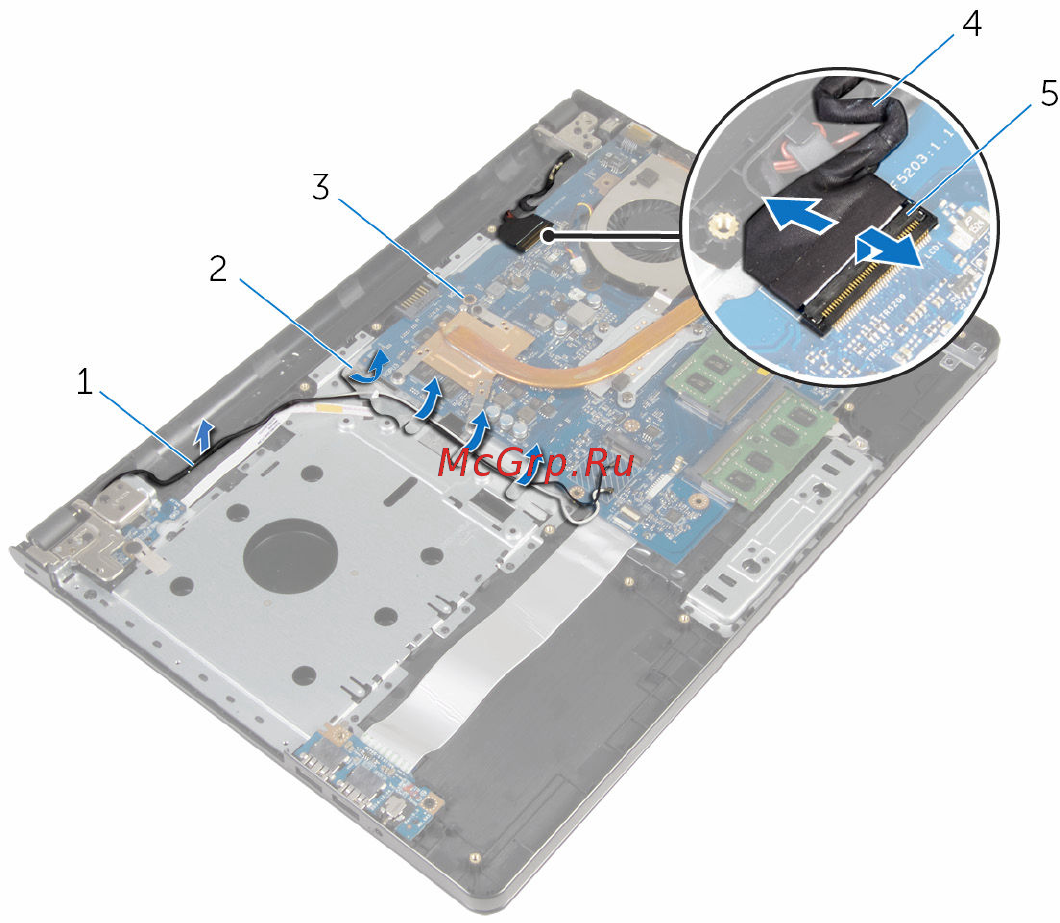

3 Запомните схему прокладки кабеля дисплея и извлеките его из
направляющих.
1 антенные кабели 2 направляющие
3 системная плата 4 кабель дисплея
5 защелка
4 Переверните компьютер.
5 Откройте дисплей под углом в 90 градусов.
6 Поместите компьютер на край стола так, чтобы упор для рук в сборе
находился на столе, а дисплей в сборе выступал за край стола с
направленными вверх шарнирами дисплея.
7 Выверните винты, которыми шарниры дисплея крепятся к упору для рук в
сборе.
76
