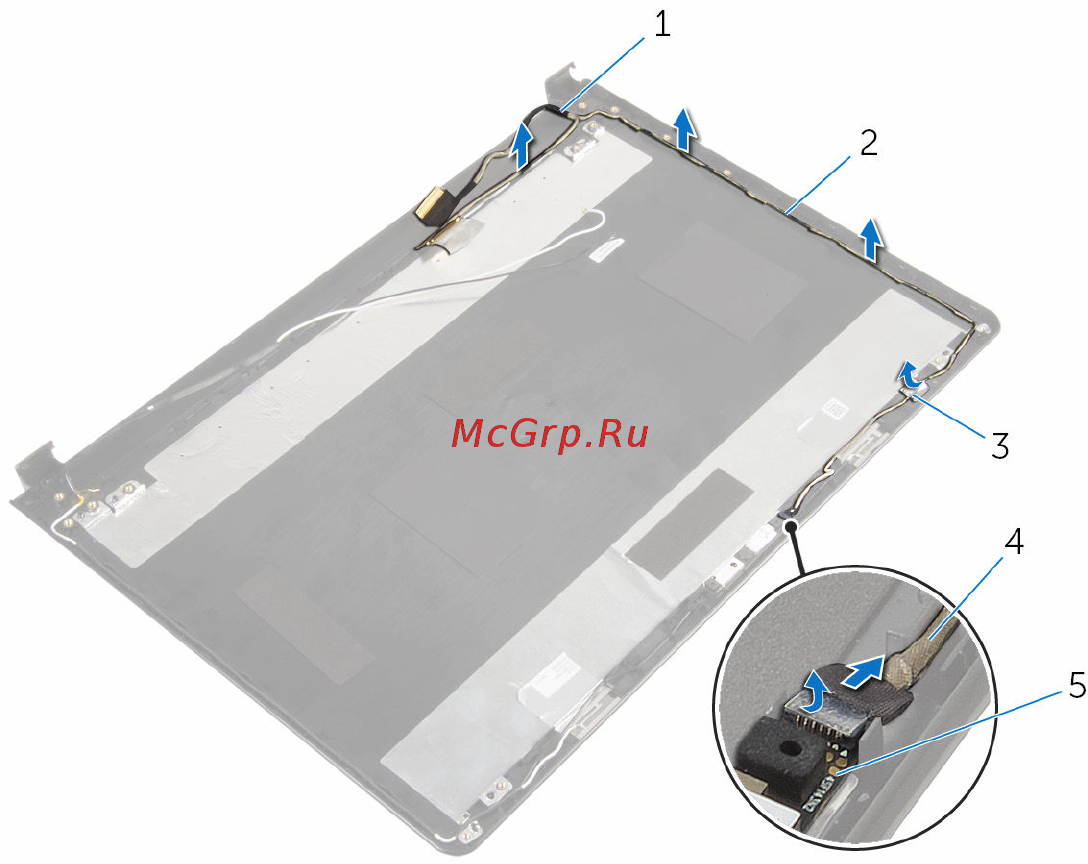

4 Запомните, как уложен кабель дисплея, и извлеките его из задней крышки
дисплея.
1 кабель дисплея 2 направляющие
3 лента 4 кабель камеры
5 модуль камеры
91
