![Dell inspiron 5559, 5559-8924 Инструкция по эксплуатации онлайн [100/105] 181353](/views2/1218108/page100/bg64.png)

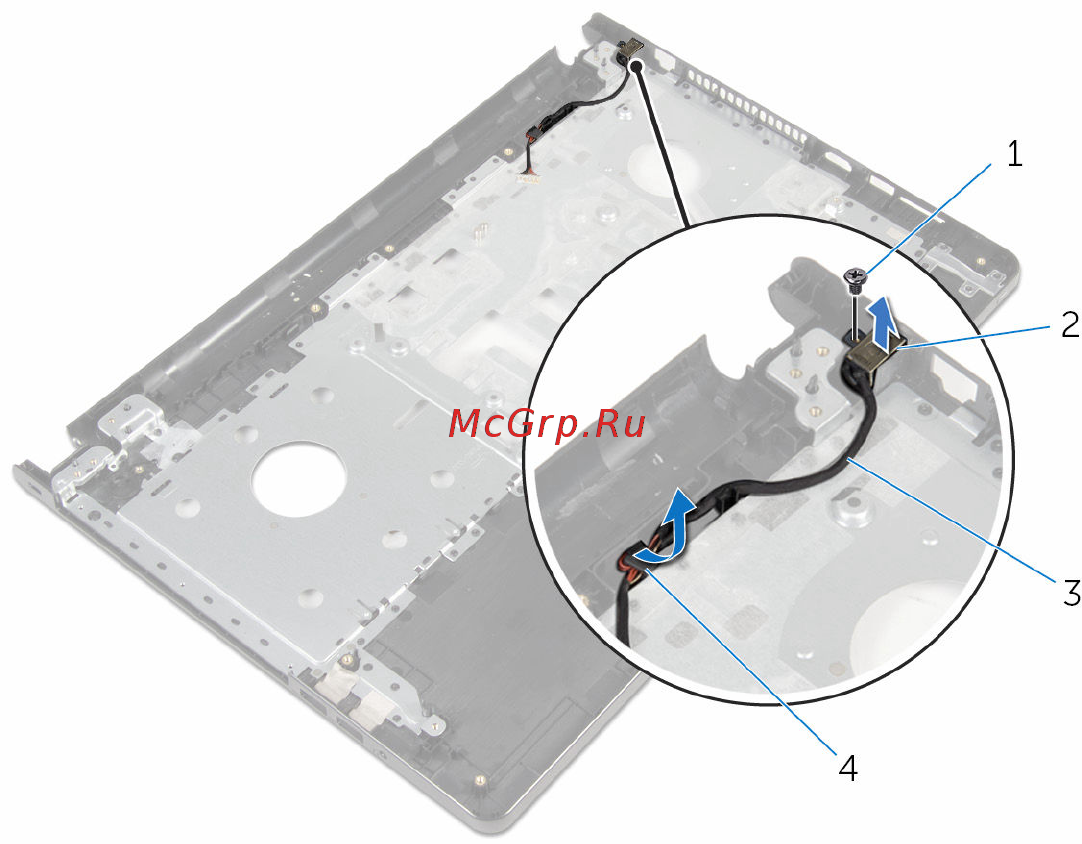

3 Снимите порт адаптера питания вместе с кабелем с упора для рук в сборе.
1 винт 2 порт адаптера питания
3 кабель порта адаптера
питания
4 направляющие
100
