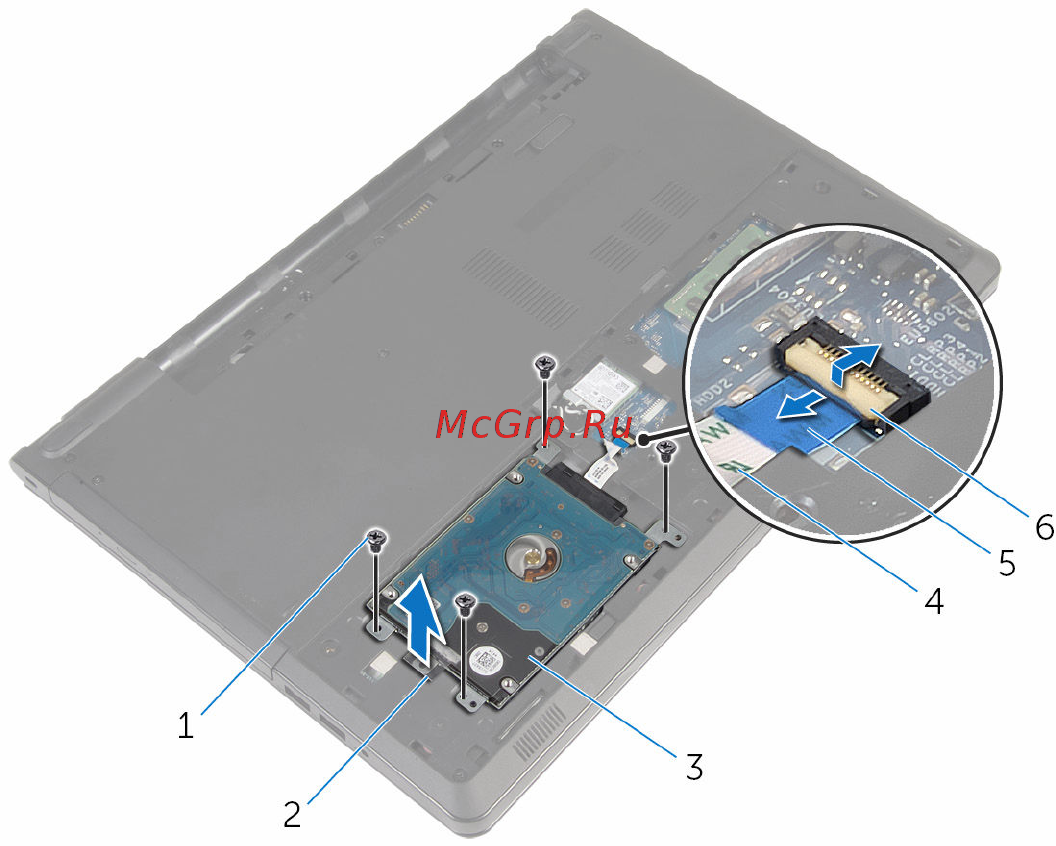

3 Извлеките жесткий диск в сборе из основного блока компьютера с помощью
язычка жесткого диска.
1 винты (4)
2 язычок жесткого диска
3 жесткий диск в сборе 4 кабель жесткого диска
5 язычок 6 защелка
29
