5
В целях обеспечения нормального функ-
ционирования, станок должен стоять ровно в
обоих направлениях. При возможности, ста-
нок необходимо расположить на резиновых
пластинах, которые играют роль амортизато-
ров и снижают уровень шума.
5.2. Монтаж
Общие указания
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверх-
ность.

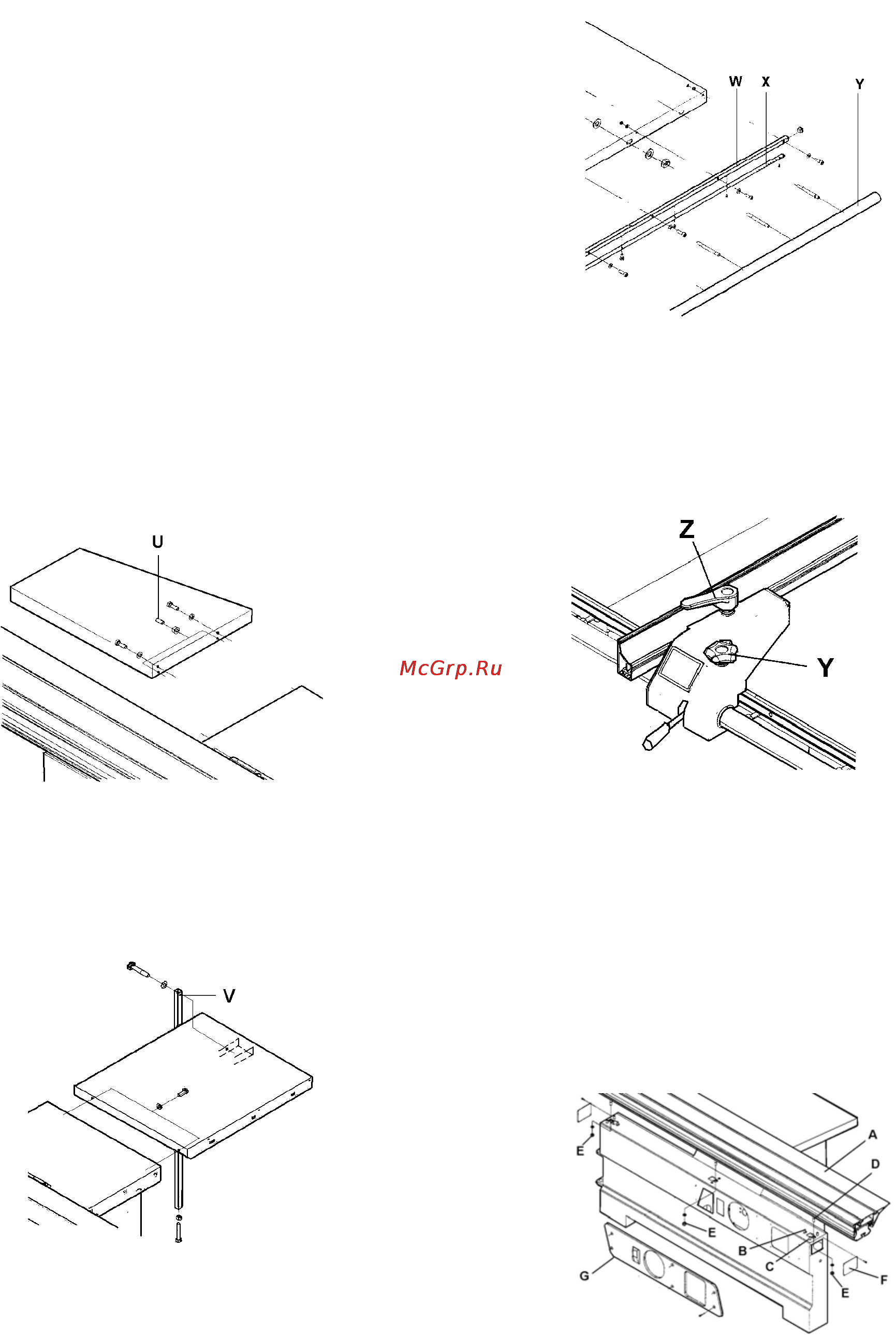

Монтаж удлинения стола
Прикрепите удлинение стола к станине
станка и расположите поверхности на одном
уровне, привинтив их с помощью болтов (U).
Рис. 2
Монтаж правого дополнительного стола
Прикрепите правый дополнительный стол
к станине станка и расположите поверхности
на одном уровне.
Рис. 3
Правый дополнительный стол типа JTSS-
3200 имеет регулируемую опорную ножку
(V).
Монтаж направляющей параллельного
упора.
Установите направляющую параллельного
упора (круглую) (Y) к передней стороне
стола распила и правого дополнительного
стола.
Рис. 4
Установите градационное опорное при-
способление (W).
Монтаж параллельного упора
Установите параллельный упор на круг-
лую направляющую.
Рис. 5
Установите зубчатую рейку (X, Рис. 4) та-
ким образом, чтобы малое настроечное зуб-
чатое колесо (Y) точно соприкоснулось
своими зубьями с ней.
Монтаж каретки
Для доступа снимите прикрытия (F и G).
Воспользуйтесь помощью другого челове-
ка для подъема каретки (A) на корпус станка
и прикручивания его на месте с помощью
болтов (D), С-толстых шайб и
гаек (E).
Рис. 6
Регулировочные болты (B и C) расположе-
ны по прямой линии заводом-изготовителем.
Каретка должна быть выровнена для про-
движения параллельно пильному диску и на
0,2 мм выше поверхности станины станка.
