7
це для создания разных шкал, находящихся
в соответствии друг с другом.
Лучший способ – сделать несколько кон-
трольных замеров на разных длинах.
Когда спустя какое-то время защитная
крышка на передней стороне упора срезает-
ся, ее необходимо заменить.
Установка упора для распила под углом
45°
Установка упора для распила под углом
45°
не должна выполняться во время работы
станка.
Для установки требуемого угла: открутите
круглые ручки-гайки, установите упор в со-
ответствующие отверстия на столе каретки и
регулируйте в заданную позицию.
Монтаж пильного диска
Диск должнен соответствовать техниче-
ским характеристикам станка.
Максимальный диаметр пильного диска,
применяющийся на данном станке – 315 мм.
Перед установкой проверьте
пильный
диск на предмет наличия дефектов (трещин,
поломанных зубъев, деформаций). Не ис-
пользуйте дефектные диски.
Внимание!:
Применение пильных дисков из быстро-
режущей стали запрещено! Используйте дис-
ки только с твердосплавными режущими на-
пайками.
Зубья диска должны быть направлены в
сторону распила (вниз)
Во время работы с диском надевайте под-
ходящие
перчатки.
ВНИМАНИЕ!:
Всегда отключайте станок от источника
питания во время замены диска.
Продвиньте передвижной стол вперед
(JTSS-1500/1700) или назад (JTSS-
2500/3000/3200) и откройте нижний защит-
ный кожух пильного диска.

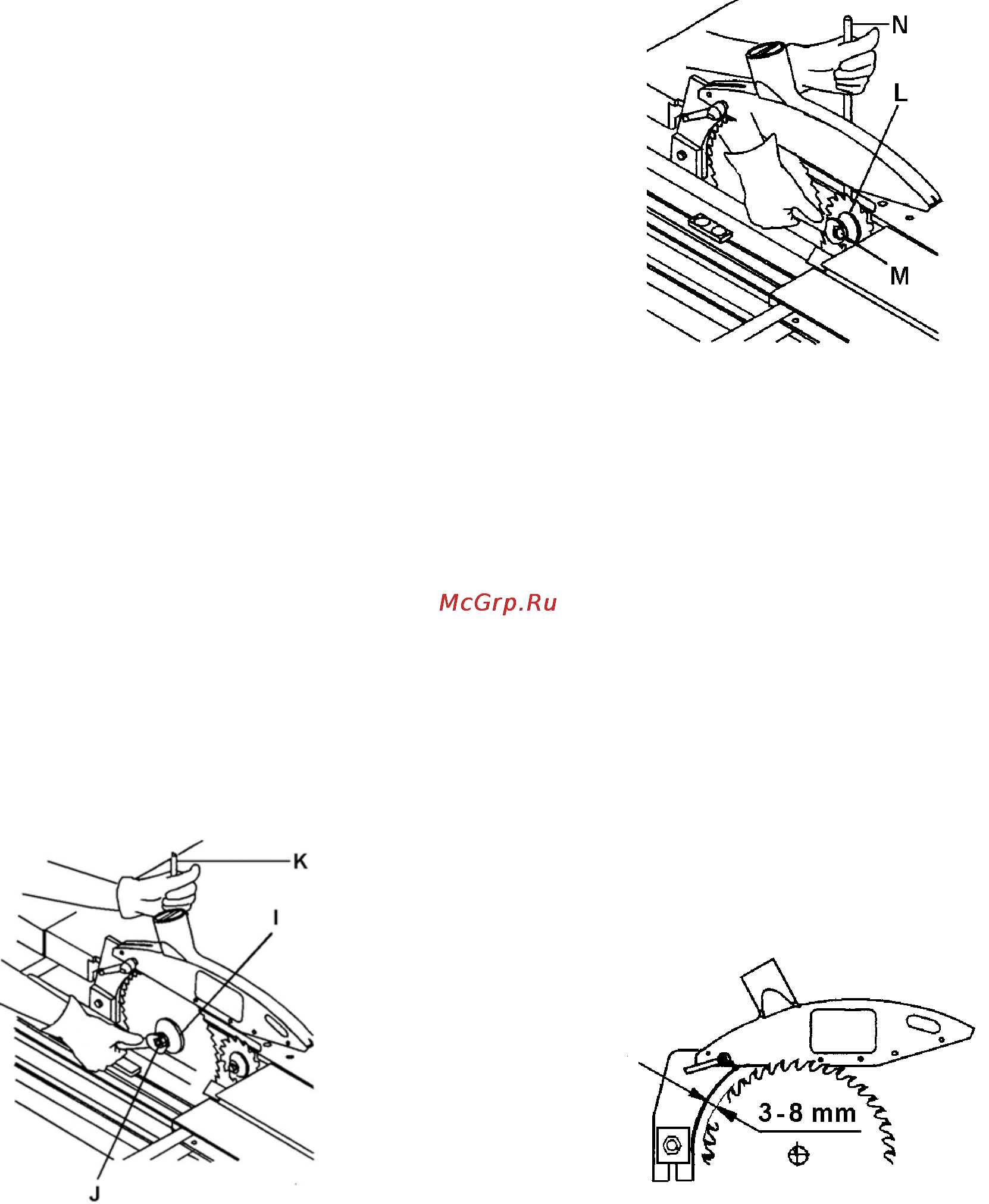

Поднимите основной диск в наивысшее
положение и открутите гаечным ключом гай-
ку на оси пильного диска (Рис. 14).
Рис. 14
Поставьте замыкающий штифт (K) в от-
верстие стола для распила и поверните ось с
помощью гаечного ключа до тех пор, пока
стопорный штифт не войдет в отверстие осе-
вого блока диска.
Теперь отвинтите гайку (J).
Внимание!:
Гайка имеет левостороннюю резьбу.
Перед установкой нового диска убедитесь
в том, что посадочное место не
загрязнено.
Это предотвратит неровный ход ножовоч-
ного полотна.
Перед запуском станка, после закручива-
ния гайки, не забудьте вытащить стопоря-
щий штифт.
Подрезной диск заменяется следующим
образом:
Наденьте гаечный ключ на гайку диска.
Рис. 15
Поставьте стопорящий штифт (N) в отвер-
стие стола для распила и поверните ось с
помощью гаечного ключа до тех пор, пока
стопорящий штифт не войдет в отверстие
осевого блока диска.
Теперь открутите гайку.
Замените подрезной диск.
После замены диска закрутите гайку.
Монтаж расклинивающего ножа
Использование расклинивающего ножа
обязательно.
Станок снабжен
расклинивающим ножом
для использования с дисковой пилой диа-
метром от 250 до 315 мм.
Расклинивающий нож должен быть отре-
гулирован таким образом, чтобы по всей
длине расстояние между ним и пилой было в
пределах от 3-х до 8 мм (Рис. 16).
Рис. 16
