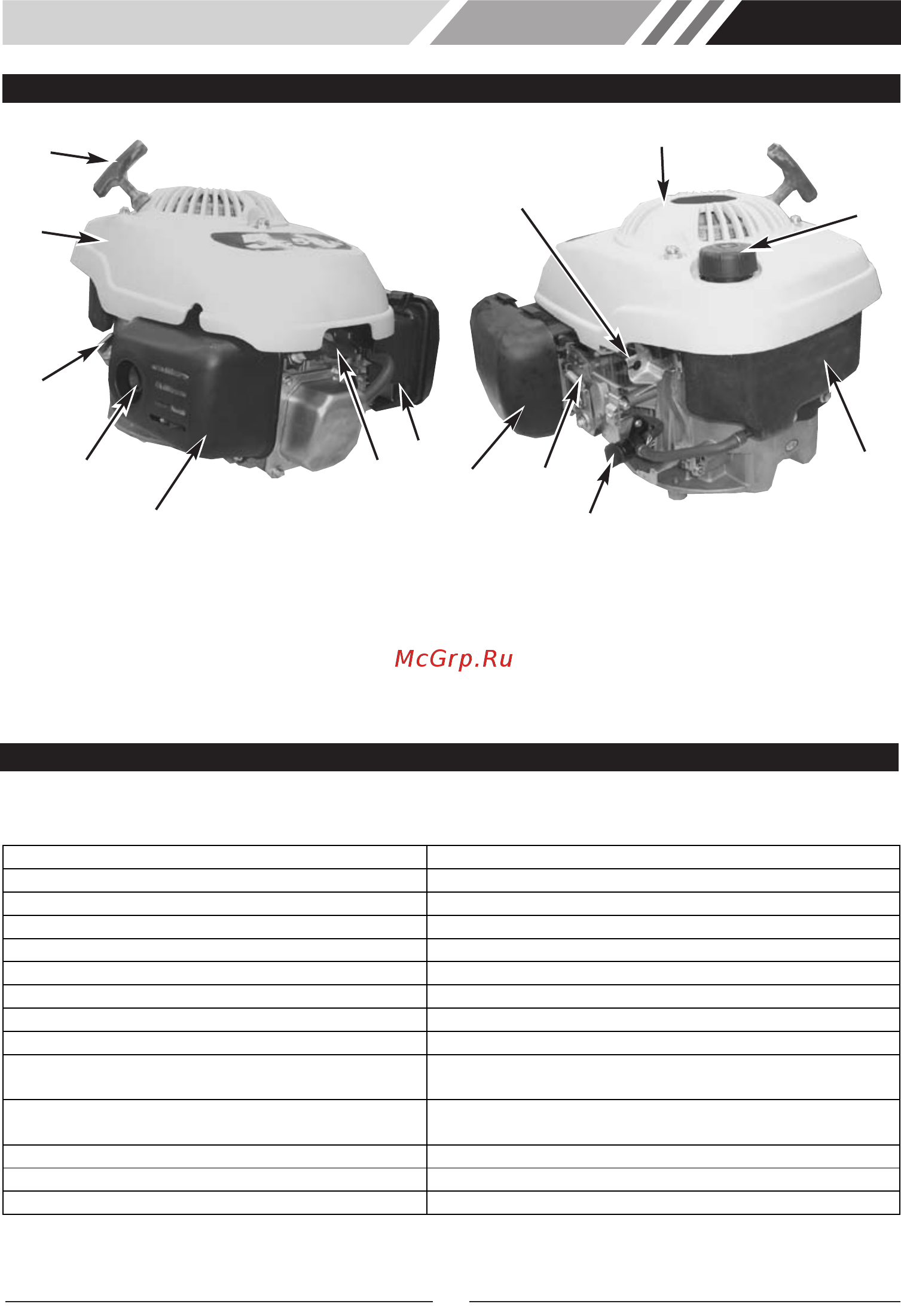

ОБЩАЯ ИНФОРМАЦИЯ
1. Ручка стартера
2. Корпус воздуходува
3. Масляный щуп
4. Глушитель
5. Защитная крышка
глушителя
6. Провод свечи
зажигания
7. Карбюратор
8. Воздушный фильтр
9. Рычаг дросселя
10. Топливный кран
11. Топливный бак
12. Крышка топливного
бака
13. Корпус стартера
14. Рычаг тормоза
маховика
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
RU
3
Тип двигателя 4-тактный, верхнеклапанный, одноцилиндровый
Рабочий объем 160 см3
Внутренний диаметр х такт Ø64х50мм
Максимальная выходная мощность 4 кВт/3600 обор/мин
Максимальный крутящий момент 11,4 Нм/3600 обор/мин
Потребление топлива 450 г/кВт.ч
Система охлаждения Воздух принудительной подачи
Система зажигания TCI
Вращение вала По часовой стрелке
Зазор впускного клапана (мм) (холодный
двигатель)
0,10±0,02
Зазор выпускного клапана (мм) (холодный
двигатель)
0,15±0,02
Угол зажигания 17º
ДлинахШиринахВысота (мм) 396х376х287 (367)
Сухой вес (кг) 13,5
2
4
14
3
1
5
6
7
8
9
10
11
12
13
