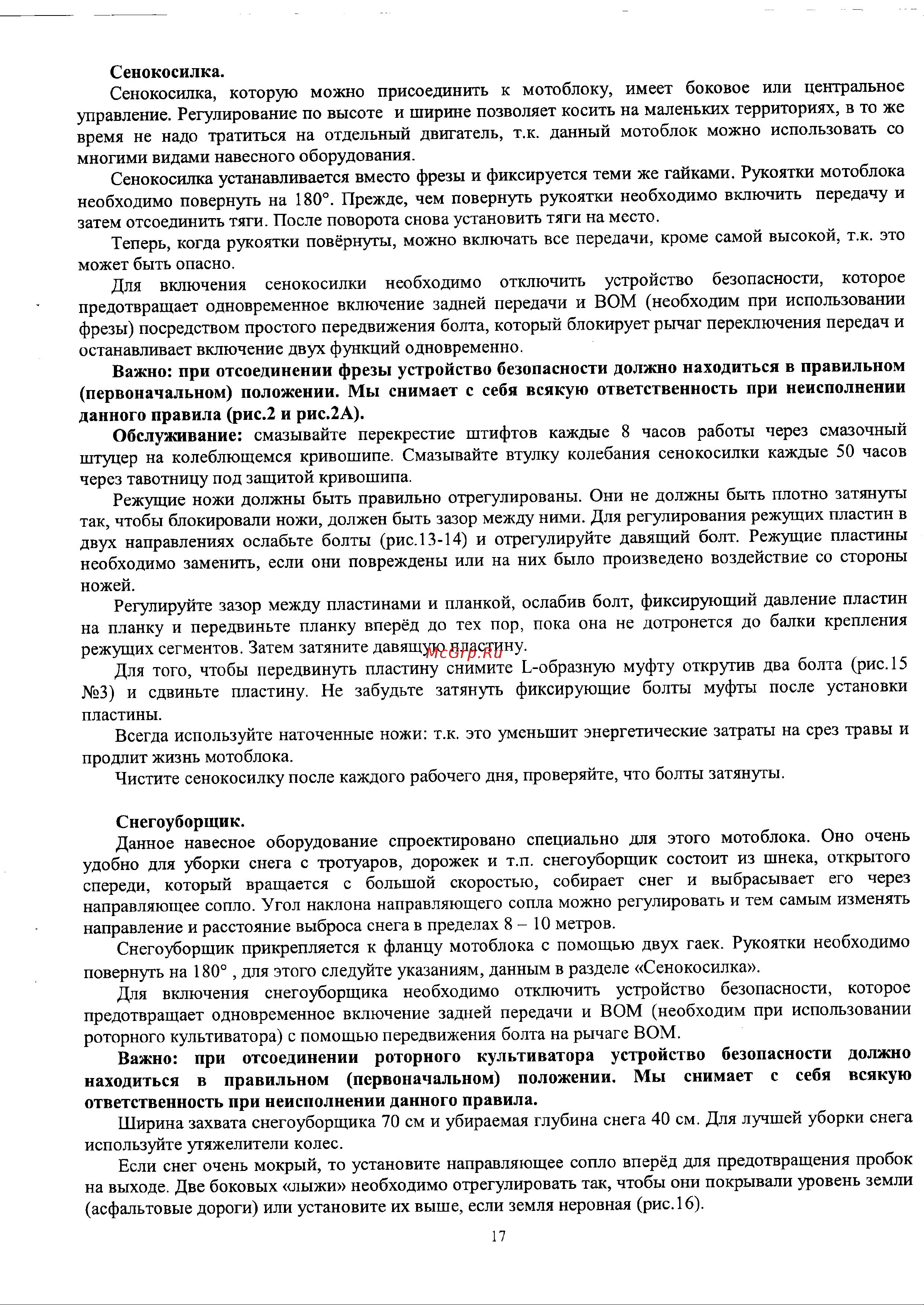

Сенокосилка Сенокосилка которую можно присоединить к мотоблоку имеет боковое или центральное управление Регулирование по высоте и ширине позволяет косить на маленьких территориях в то же время не надо тратиться на отдельный двигатель т к данный мотоблок можно использовать со многими видами навесного оборудования Сенокосилка устанавливается вместо фрезы и фиксируется теми же гайками Рукоятки мотоблока необходимо повернуть на 180 Прежде чем повернуть рукоятки необходимо включить передачу и затем отсоединить тяги После поворота снова установить тяги на место Теперь когда рукоятки повёрнуты можно включать все передачи кроме самой высокой т к это может быть опасно Для включения сенокосилки необходимо отключить устройство безопасности которое предотвращает одновременное включение задней передачи и ВОМ необходим при использовании фрезы посредством простого передвижения болта который блокирует рычаг переключения передач и останавливает включение двух функций одновременно Важно при отсоединении фрезы устройство безопасности должно находиться в правильном первоначальном положении Мы снимает с себя всякую ответственность при неисполнении данного правила рис 2 и рис 2А Обслуживание смазывайте перекрестие штифтов каждые 8 часов работы через смазочный штуцер на колеблющемся кривошипе Смазывайте втулку колебания сенокосилки каждые 50 часов через тавотницу под защитой кривошипа Режущие ножи должны быть правильно отрегулированы Они не должны быть плотно затянуты так чтобы блокировали ножи должен быть зазор между ними Для регулирования режущих пластин в двух направлениях ослабьте болты рис 13 14 и отрегулируйте давящий болт Режущие пластины необходимо заменить если они повреждены или на них было произведено воздействие со стороны ножей Регулируйте зазор между пластинами и планкой ослабив болт фиксирующий давление пластин на планку и передвиньте планку вперёд до тех пор пока она не дотронется до балки крепления режущих сегментов Затем затяните давящую пластину Для того чтобы передвинуть пластину снимите L образную муфту открутив два болта рис 15 3 и сдвиньте пластину Не забудьте затянуть фиксирующие болты муфты после установки пластины Всегда используйте наточенные ножи т к это уменьшит энергетические затраты на срез травы и продлит жизнь мотоблока Чистите сенокосилку после каждого рабочего дня проверяйте что болты затянуты Снегоуборщик Данное навесное оборудование спроектировано специально для этого мотоблока Оно очень удобно для уборки снега с тротуаров дорожек и т п снегоуборщик состоит из шнека открытого спереди который вращается с большой скоростью собирает снег и выбрасывает его через направляющее сопло Угол наклона направляющего сопла можно регулировать и тем самым изменять направление и расстояние выброса снега в пределах 8 10 метров Снегоуборщик прикрепляется к фланцу мотоблока с помощью двух гаек Рукоятки необходимо повернуть на 180 для этого следуйте указаниям данным в разделе Сенокосилка Для включения снегоуборщика необходимо отключить устройство безопасности которое предотвращает одновременное включение задней передачи и ВОМ необходим при использовании роторного культиватора с помощью передвижения болта на рычаге ВОМ Важно при отсоединении роторного культиватора устройство безопасности должно находиться в правильном первоначальном положении Мы снимает с себя всякую ответственность при неисполнении данного правила Ширина захвата снегоуборщика 70 см и убираемая глубина снега 40 см Для лучшей уборки снега используйте утяжелители колес Если снег очень мокрый то установите направляющее сопло вперёд для предотвращения пробок на выходе Две боковых лыжи необходимо отрегулировать так чтобы они покрывали уровень земли асфальтовые дороги или установите их выше если земля неровная рис 16 17
