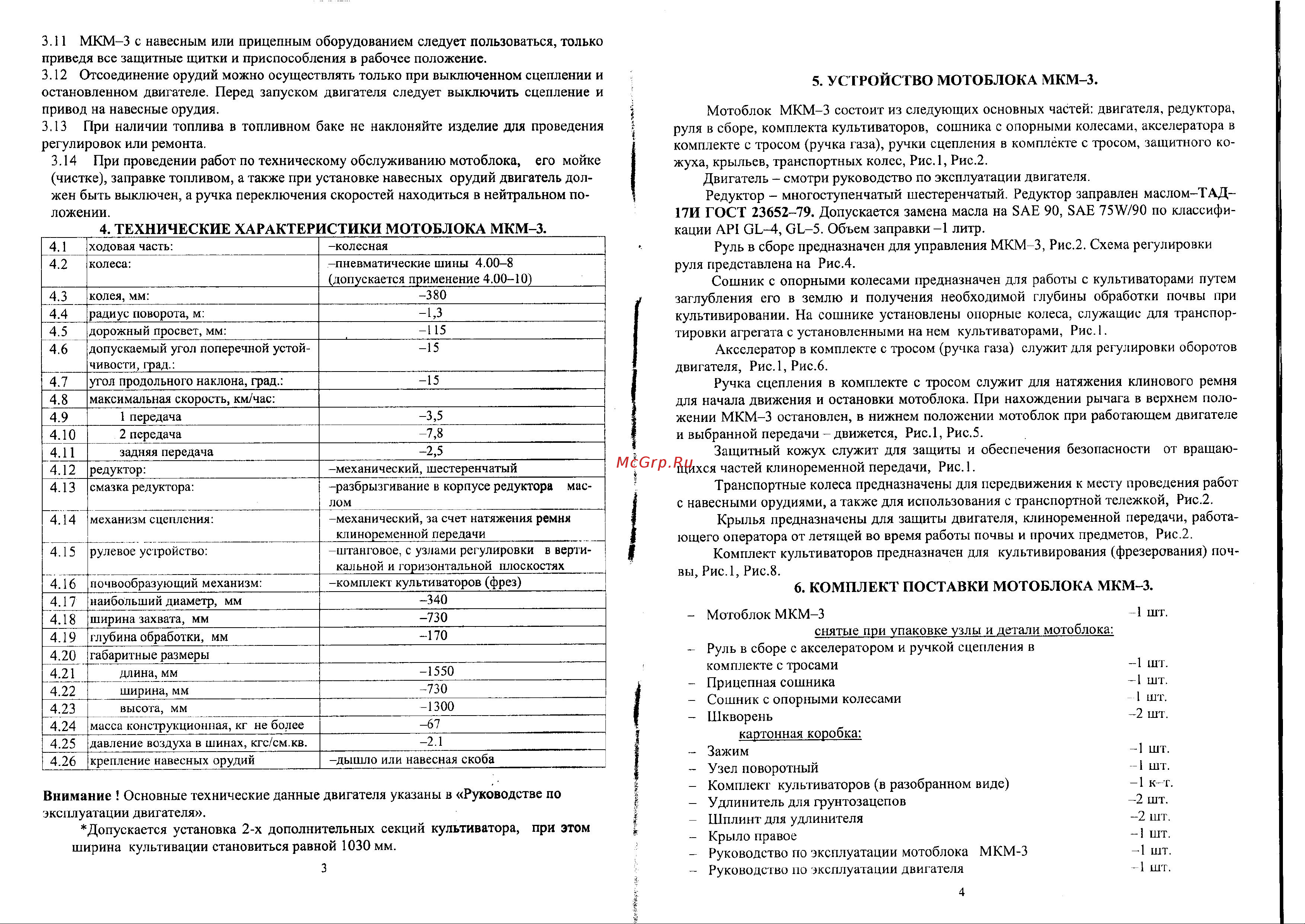

3 11 МКМ 3 с навесным или прицепным оборудованием следует пользоваться только приведя все защитные щитки и приспособления в рабочее положение 3 12 Отсоединение орудий можно осуществлять только при выключенном сцеплении и остановленном двигателе Перед запуском двигателя следует выключить сцепление и привод на навесные орудия 3 13 При наличии топлива в топливном баке не наклоняйте изделие для проведения регулировок или ремонта 3 14 При проведении работ по техническому обслуживанию мотоблока его мойке чистке заправке топливом а также при установке навесных орудий двигатель дол жен быть выключен а ручка переключения скоростей находиться в нейтральном по ложении 4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОБЛОКА МКМ 3 колесная 4 1 ходовая часть пневматические шины 4 00 8 4 2 колеса 4 3 4 4 4 5 4 6 4 7 4 8 4 9 4 10 4 11 4 12 4 13 допускается применение 4 00 10 380 1 3 115 15 колея мм радиус поворота м дорожный просвет мм допускаемый угол поперечной устой чивости град угол продольного наклона град максимальная скорость км час 1 передача 2 передача задняя передача редуктор смазка редуктора 15 3 5 7 8 2 5 механический шестеренчатый разбрызгивание в корпусе редуктора мас лом механический за счет натяжения ремня клиноременной передачи штанговое с узлами регулировки в верти кальной и горизонтальной плоскостях комплект культиваторов фрез 340 730 170 4 14 механизм сцепления 4 15 рулевое устройство 4 16 4 17 4 18 4 19 4 20 4 21 4 22 4 23 4 24 4 25 4 26 почвообразующий механизм наибольший диаметр мм ширина захвата мм глубина обработки мм габаритные размеры длина мм ширина мм высота мм масса конструкционная кг не более давление воздуха в шинах кгс см кв крепление навесных орудий 1550 730 1300 67 2 1 дышло или навесная скоба Внимание Основные технические данные двигателя указаны в Руководстве по эксплуатации двигателя Допускается установка 2 х дополнительных секций культиватора при этом ширина культивации становиться равной 1030 мм 3 5 УСТРОЙСТВО МОТОБЛОКА МКМ 3 Мотоблок МКМ 3 состоит из следующих основных частей двигателя редуктора руля в сборе комплекта культиваторов сошника с опорными колесами акселератора в комплекте с тросом ручка газа ручки сцепления в комплекте с тросом защитного ко жуха крыльев транспортных колес Рис 1 Рис 2 Двигатель смотри руководство по эксплуатации двигателя Редуктор многоступенчатый шестеренчатый Редуктор заправлен маслом ТАД1711 ГОСТ 23652 79 Допускается замена масла на SAE 90 SAE 75W 90 по классифи кации API GL 4 GL 5 Объем заправки 1 литр Руль в сборе предназначен для управления МКМ 3 Рис 2 Схема регулировки руля представлена на Рис 4 Сошник с опорными колесами предназначен для работы с культиваторами путем заглубления его в землю и получения необходимой глубины обработки почвы при культивировании На сошнике установлены опорные колеса служащие для транспор тировки агрегата с установленными на нем культиваторами Рис 1 Акселератор в комплекте с тросом ручка газа служит для регулировки оборотов двигателя Рис 1 Рис 6 Ручка сцепления в комплекте с тросом служит для натяжения клинового ремня для начала движения и остановки мотоблока При нахождении рычага в верхнем поло жении МКМ 3 остановлен в нижнем положении мотоблок при работающем двигателе и выбранной передачи движется Рис 1 Рис 5 Защитный кожух служит для защиты и обеспечения безопасности от вращаю щихся частей клиноременной передачи Рис 1 Транспортные колеса предназначены для передвижения к месту проведения работ с навесными орудиями а также для использования с транспортной тележкой Рис 2 Крылья предназначены для защиты двигателя клиноременной передачи работа ющего оператора от летящей во время работы почвы и прочих предметов Рис 2 Комплект культиваторов предназначен для культивирования фрезерования поч вы Рис 1 Рис 8 6 КОМПЛЕКТ ПОСТАВКИ МОТОБЛОКА МКМ 3 Мотоблок МКМ 3 1 шт снятые при упаковке узлы и детали мотоблока Руль в сборе с акселератором и ручкой сцепления в комплекте с тросами 1 шт Прицепная сошника 1шт Сошник с опорными колесами 1 шт Шкворень 2 шт картонная коробка Зажим 1 шт Узел поворотный 1шт Комплект культиваторов в разобранном виде 1 к т Удлинитель для грунтозацепов 2 шт Шплинт для удлинителя 2 шт Крыло правое 1шт Руководство по эксплуатации мотоблока МКМ 3 1 шт Руководство по эксплуатации двигателя 1 шт 4
