ПОРЯДОК РАБОТЫ

Измерение постоянного/переменного тока.1.

Переведите поворотный переключатель в положение «=80A», «=4A», a.

«~80A» или «~4A». Если величина измеряемого тока неизвестна,

лучше выбрать более широкий диапазон.

Нажмите кнопку b. ZERO, чтобы начать измерения.

Поместите провод в отверстие между зажимами для измерения тока.c.

Снимите показания с дисплея.d.

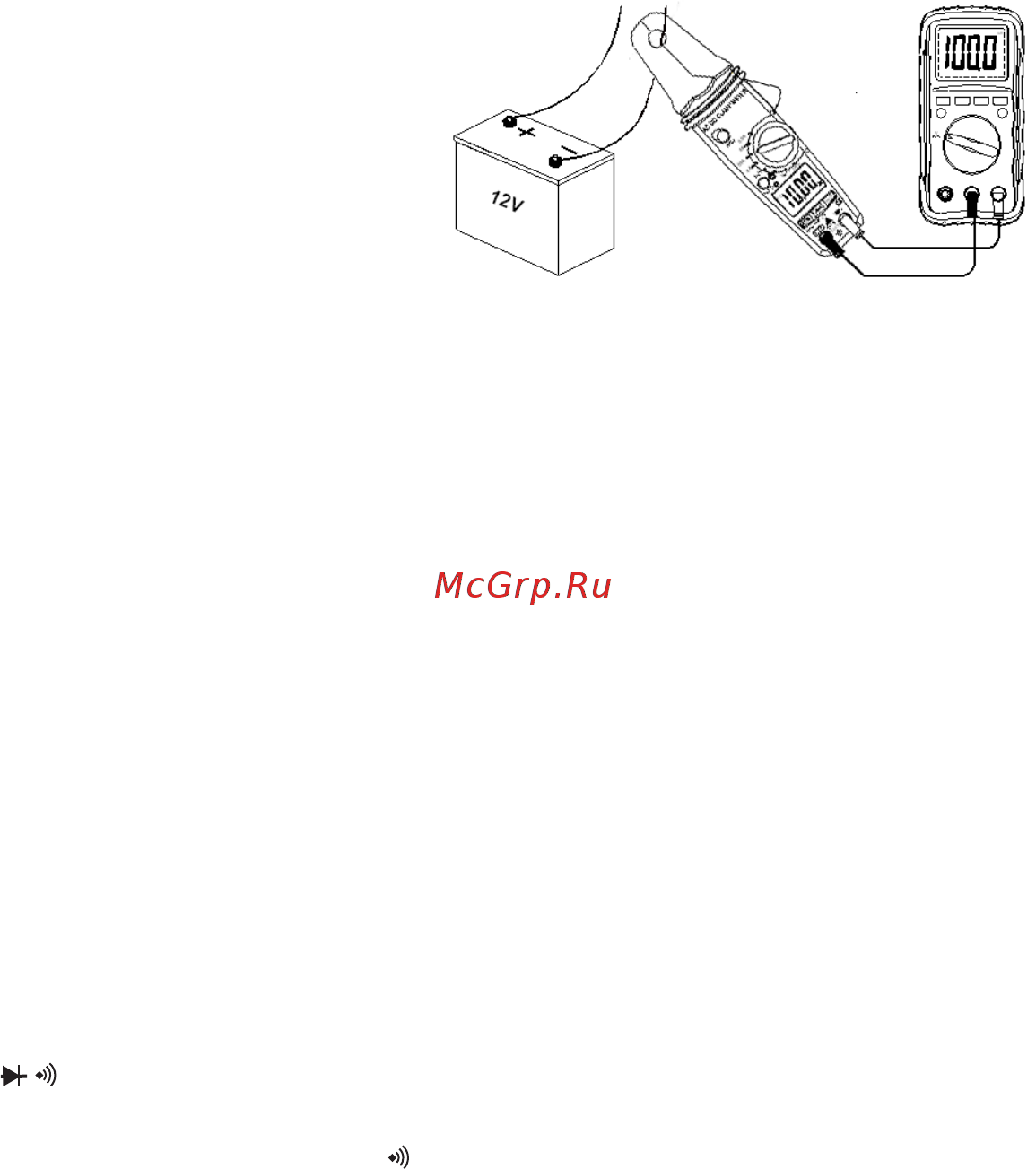

Подключение токоизмеритель-e.

ных клещей к осциллографу

или другому регистрирующему

оборудованию осуществля-

ется через гнезда «COM»

и «VΩHz/%», находящиеся

на передней панели клещей.

Измерение постоянного/переменного напряжения.2.

Перед проведением измерений, описанных далее, воткните штекер a.

черного щупа в гнездо «COM», красного – в гнездо «VΩHz/%».

Переведите поворотный переключатель в положение «V DC/AC».

С помощью кнопки b. MODE выберите режим измерения постоянного

или переменного напряжения.

Подключите прибор к исследуемому участку сети.c.

Снимите показания с дисплея.d.

Прибор по умолчанию работает в режиме автоматического e.

выбора диапазонов измерения. Для перехода в ручной режим

нажмите на кнопку RANGE. Выбор диапазонов измерения также

осуществляется последующим нажатием кнопки RANGE. Для

возвращения к авто ма тическому режиму нажмите и удерживайте

кнопку RANGE в течение 2 секунд. Данная функция может

использоваться только при измерении напряжения.

Измерение сопротивления и «прозвонка» цепи.3.

См. пункт 2а. Переведите поворотный переключатель в положение a.

«Ω CAP».

С помощью кнопки b. MODE выберите режим измерения сопротивления

«Ω» или «прозвонки» цепи « ».

Коснитесь щупами исследуемой части цепи. c.

Снимите показания с дисплея. При осуществлении «прозвонки» цепи, d.

если сопротивление участка цепи менее 150 Ом, прозвучит звуковой

сигнал.

ВНИМАНИЕ!

При измерении сопротивления, проверке диодов и «про 

звонке» цепи необходимо выключить питание исследуемой цепи и разря

дить конденсаторы.
