12
Установка вытяжки для работы в режиме вентиляции:
• Извлеките угольные фильтры (1 или 2 в зависимости от
конфигурации вытяжного устройства), если они уже установлены.
Для этого требуется снять защитные алюминиевые
фильтры и открутить болты, закрепляющие
угольный фильтр на вытяжном устройстве.
•Установите на выходное отверстие вытяжного
устройства соединительный фланец с
антивозвратным клапаном.

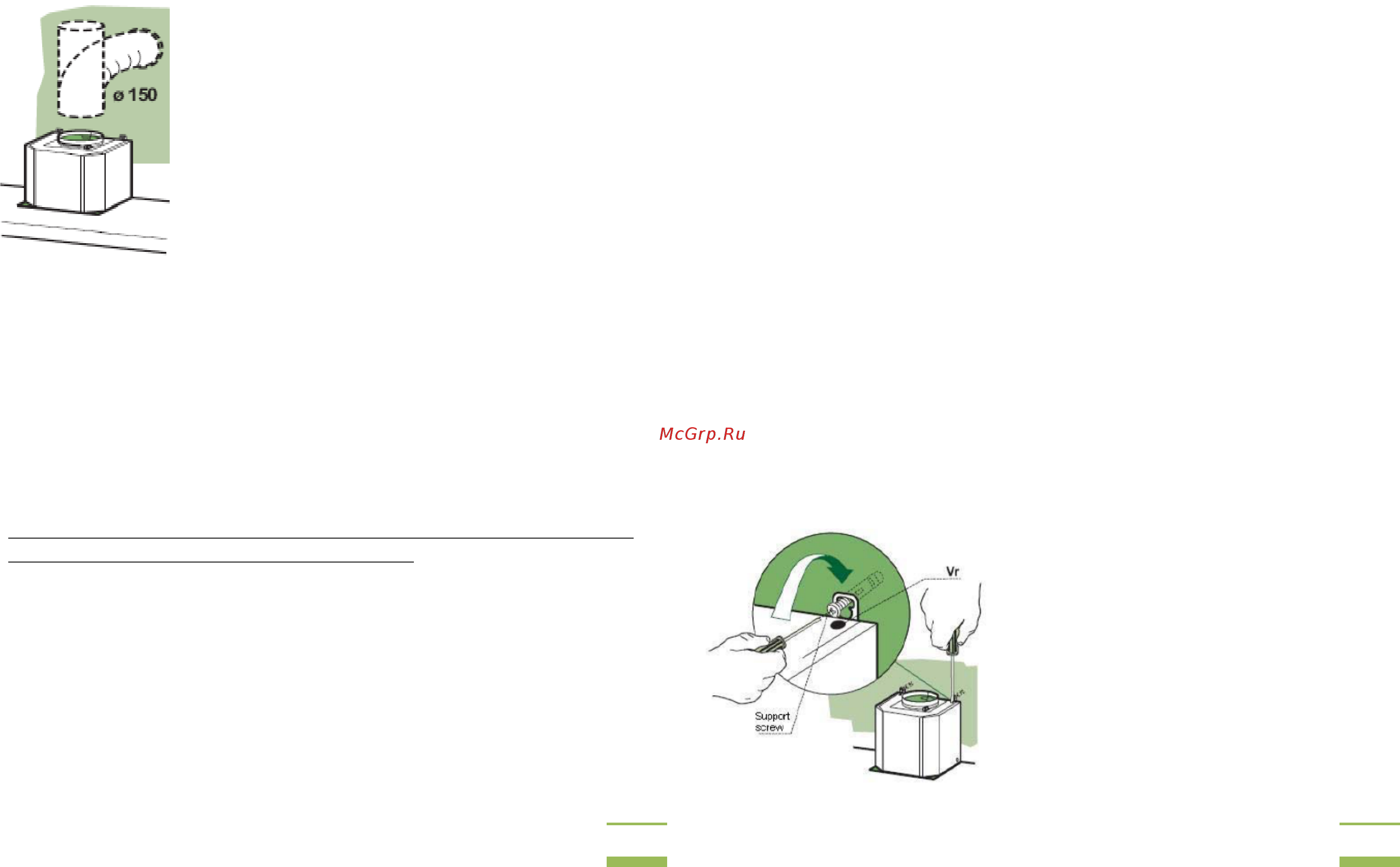

• Подсоедините вытяжку к воздуховоду,
используя гибкую или жесткую трубку
диаметром 150мм, и закрепите крепежными
хомутами (в комплект не входят).
Переход от режима вентиляции к рециркуляции (фильтрации).
Монтаж и установка купольных и декоративных элементов
осуществляется так же, как указано в предыдущем разделе по сборке
вытяжного устройства.
Переход устройства от режима вытяжки к рециркуляции
осуществляется установкой угольных фильтров и отсоединением
воздуховода, в том случае, если угольные фильтры не установлены
заранее. Угольные фильтры, как правило, не входят в комплектацию и
приобретаются отдельно у поставщиков фирменной продукции.
Угольные фильтры не очищаются, а подлежат замене на аналогичные
каждые 4-6 месяцев в зависимости от износа.
Фильтры устанавливаются на вытяжное устройство, расположенное
во внутренней части купольной секции.
Для этого требуется предварительно снять алюминиевые
жироулавливающие фильтры.
Следует разместить фильтры (1 или 2 в зависимости от конфигурации
вытяжного устройства) строго по центру защитной решетки двигателя
и затем прикрутить крепежными болтами.
9
Маркировка стены:
• Начертите вертикальную линию на несущей стене к потолку на
подходящей высоте, в центре той области, где вытяжка будет
установлена.
• Нарисуйте горизонтальную линию высотой 650-700мм над плитой.
• Поместите крепеж на стене, как показано на рисунке, около 1-2 мм
от верхней границы на одной линии с центром вертикальной оси
координат.
• Поставьте отметки в центре отверстий крепежа.
• Разместите крепеж на ранее отмеченной высоте.
• Выровняйте центр крепежа с вертикальной линией.
• Поставьте отметки в центре отверстий крепежей.
• Отметьте точки пересечения ориентировочных линий:
вертикальных – параллельных центральной ориентировочной линии,
на равном расстоянии с двух сторон (½ ширины крепежей);
и горизонтальных – на расстоянии Y мм над нижней горизонтальной
линией (Y = высота купольной секции от края до крепежных
отверстий).
• Просверлите отверстия диаметром 8мм во всех отмеченных точках.
• Вставьте дюбеля в отверстия.
• Вставьте два приложенных винта в отверстия, предназначенные для
фиксации корпуса вытяжки, оставляя промежуток в 5-6 мм между
стеной и верхушкой винта.
Монтаж корпуса вытяжки.
• Прежде, чем прикреплять корпус
вытяжки, затяните два винта (Vr),
расположенных в точках монтажа корпуса
вытяжки.
• Подвесьте корпус вытяжки на
поддерживающие винты (support screws).
• Полностью закрутите поддерживающие
винты.
• Подгоните винты (Vr) на уровень
корпуса вытяжки.
