11

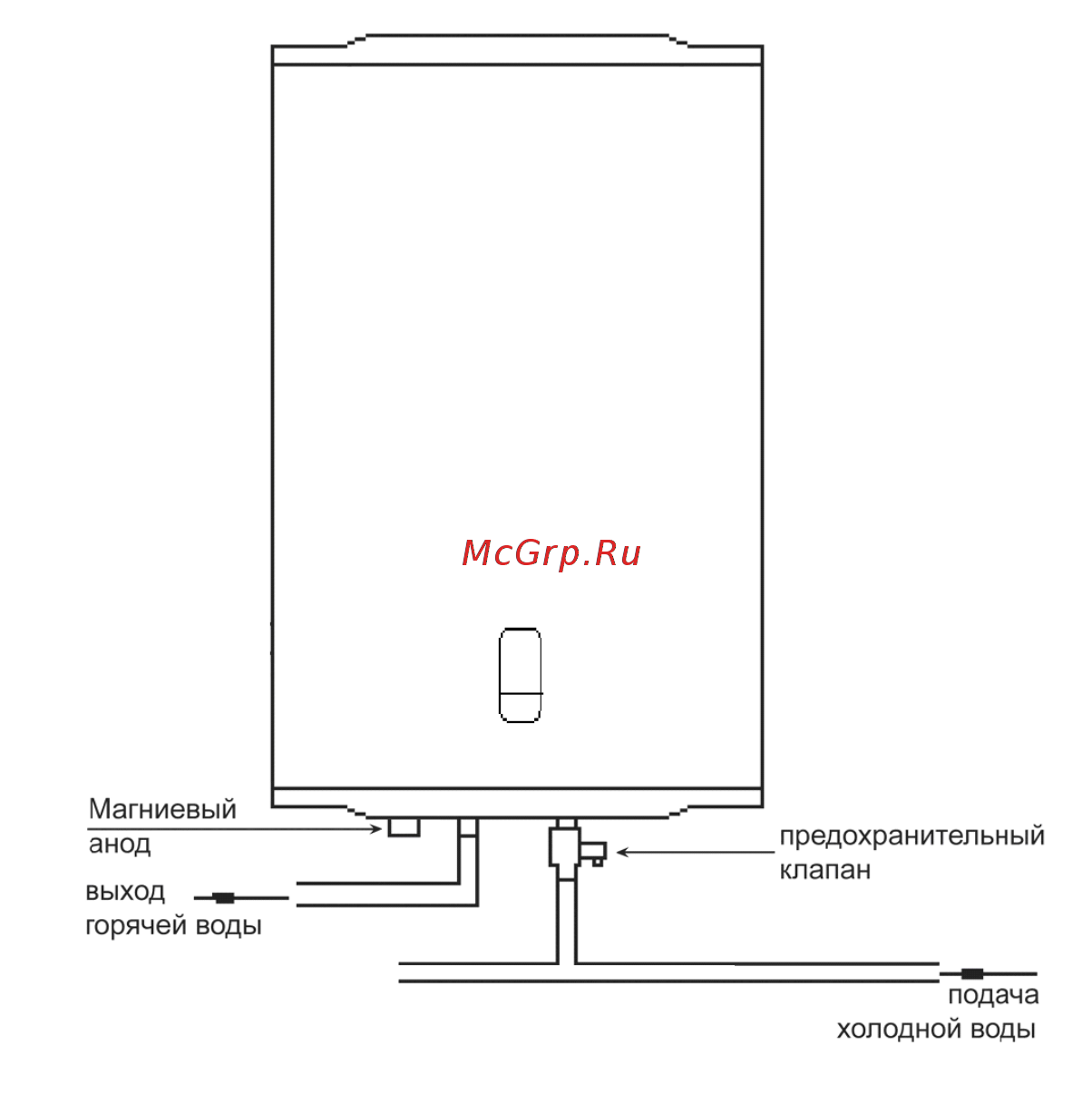

Подсоединение входной трубы водонагревателя к системе
водоснабжения осуществляется через предохранительный клапан,
входящий в комплект поставки.
Во избежание поломки при завинчивании предохранительного
клапана не применяйте больших усилий.
Предохранительный клапан выполняет две функции:
- пропускает воду только в одном направлении
(является обратным клапаном).
- при давлении выше 7 бар стравливает воду через отверстие сбоку.
(откалиброван на 7 бар).
Появление капель воды из отверстия предохранительного клапана во
время нагрева воды является естественным процессом и связано с
расширением воды в баке при нагревании. Отверстие клапана
советуем соединить отводной гибкой трубкой с системой слива.
