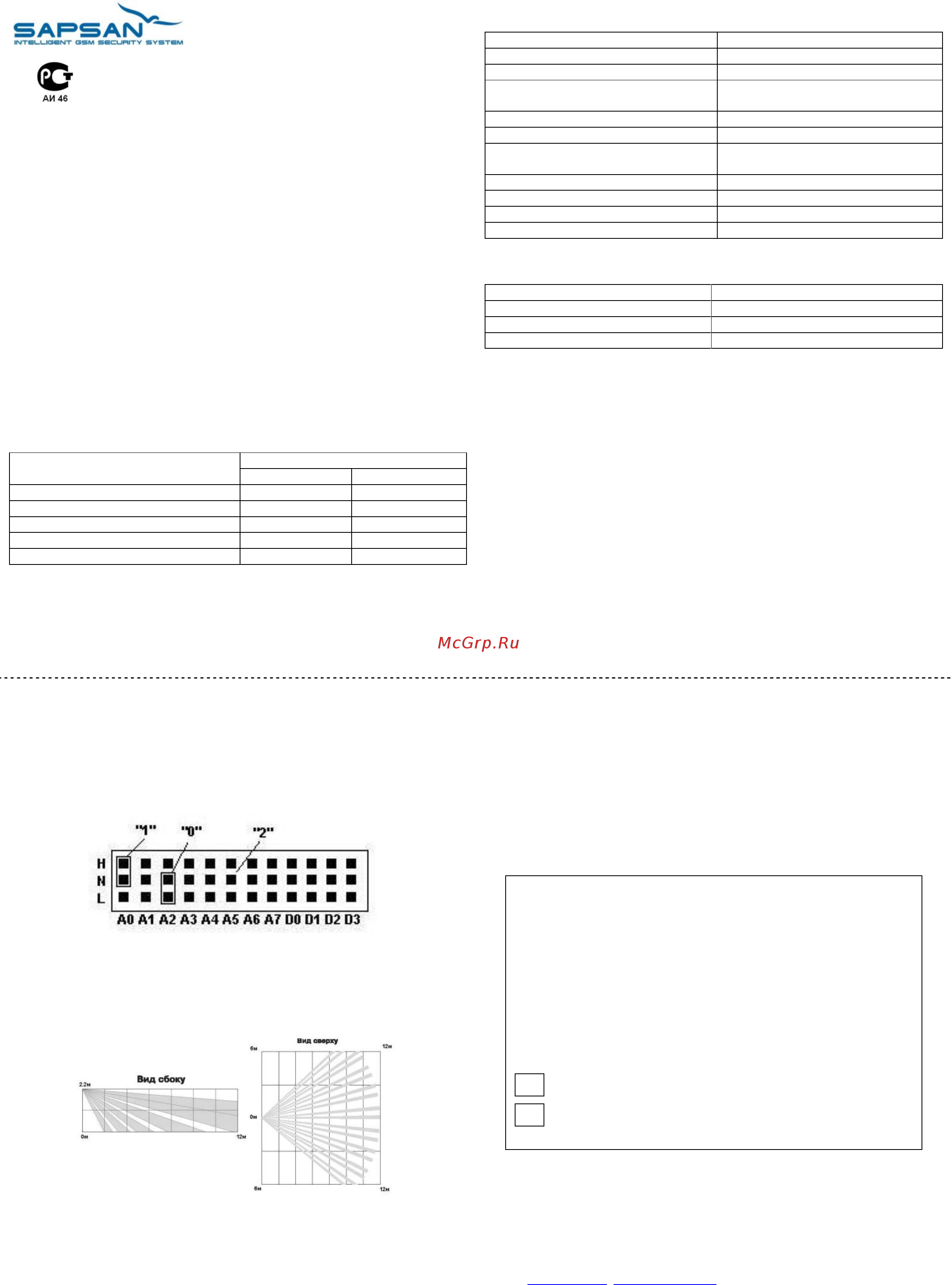

Извещатель охранный инфракрасный
PIR-100A, PIR-500
Сертификат соответствия
№ РОСС CN.АГ37.В07739
Паспорт
1. Общие сведения:
Извещатель охранный инфракрасный (ИК), предназначен для обнаружения
проникновения в закрытое охраняемое помещение и формирования извещения
об этом событии, путем передачи состояния по радиоканалу на контрольную
панель.
ИК-датчик движения формирует в пространстве объемную зону обнаружения. В
зависимости от исполнения снабжен радиопередатчиком на 100 или 500 метров.
2. Особенности извещателя:
-Чувствительный элемент - двойной инфракрасный сенсор.
-Отправка сигнала тревоги по радиоканалу.
-Отсутствие проводов, простота установки.
-Индикатор низкого уровня заряда батареи.
-Регулировка времени срабатывания.
3. Комплектность:
Таблица 1
Наименование
Количество на исполнение
100м
500м
ИК-датчик
1
1
Кронштейн
1
1
Крепежные элементы
4
4
Джамперы
12
12
Батарея 9 VDC (Тип «Крона»)
1
1
4. Технические характеристики:
Таблица 2
Напряжение питания
9 VDC (питание от батарейки)
Ток потребления в режиме покоя
До 25 мкА
Ток потребления в режиме передачи
До 15 мА
Максимальная дистанция
обнаружения
До 12 м
Максимальный угол обнаружения
110°
Радиочастота передатчика
315 МГц, 433 МГц
Дистанция передачи (при прямой
видимости)
100м, 500м в зависимости от
исполнения
Диапазон рабочих температур
-10…+50 °С
Относительная влажность
До 95% без образования конденсата
Высота установки
1.7…2.5 м
Габаритный размеры
95х45х107 мм
5. Светодиодная индикация:
Таблица 3
Состояние светодиодной индикации
Красная индикация
Желтая индикация
Зеленый либо индикация отсутствует
6. Выбор места установки извещателя:
ИК-датчик предназначен для установки в закрытых помещениях. При установке
обратите внимание на то, чтобы на пути луча не было перекрывающих его
объектов(штор, шкафов, комнатных растений и т.д.).
В поле зрения извещателя не должно быть окон, кондиционеров, батарей и
других отапливающих приборов.
7. Регулировка времени сканирования:
В ИК-датчике предусмотрено переключение времени сканирования помещения
инфракрасными лучами. Регулировка времени реализуется перестановкой
джампера внутри датчика. Для датчиков 100м и 500м предусмотрены
следующие режимы работы сканирования:
-нет перемычки: 5 минут,
-перемычка между 1 и 2: 5 секунд,
-перемычка между 2 и 3: 50 секунд.
8. Настройка датчика для контрольной панели:
Для настройки датчика к конкретной панели предусмотрена кодировка
джамперами. Внутри датчика находятся 12 рядов перемычек разделенные на три
полосы (“L”, “N”, “H”). Замыкание контактов:
“L” и “N” – 0,
“H” и “N” – 1,
Не замкнутые 2.
12 рядов перемычек разделены на 2 сектора A0…A7 и D0…D3. Для
программирования датчика необходимо выставить перемычки в зоне “А” в
соответствии с кодом запрограммированном в контрольной панели. В зоне “D”
перемычки выставляются в соответствии с номером необходимой зоны.
9. Гарантии изготовителя:
Предприятие-изготовитель гарантирует соответствие извещателя требованиям
технических условий при соблюдении условий транспортирования, хранения,
монтажа и эксплуатации.
Гарантийный срок хранения извещателя 3 года со дня отгрузки с предприятия-
изготовителя (гарантийный срок хранения не распространяется на элементы
питания).
Гарантийный срок эксплуатации извещателя 6 месяцев со дня ввода в
эксплуатацию, в пределах гарантийного срока хранения (гарантийный срок
эксплуатации не распространяется на элементы питания).
Извещатели, у которых во время гарантийного срока при условии соблюдения
правил использования и монтажа будет выявлено несоответствие требованиям
ТУ, безвозмездно ремонтируются или заменяются предприятием-изготовителем.
В случае устранения неисправности извещателя гарантийный срок эксплуатации
продлевается на время, в течении которого извещатель не использовался по
причине неисправности.
10. Свидетельство о приемке:
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Извещатель охранный инфракрасный
№ изделия__________________
соответствует техническим требованиям:
ГОСТ Р52435-2005 ( Пп. 5.2.3, 5.2.4; разд. 6),
ГОСТ Р50009-2000 и признан годным для эксплуатации.
В зависимости от исполнения
PIR-100A
PIR-500
Отметка ОТК____________________
Примечание- номер изделия (XXXXYYZZ) состоит из: серийного номера
изделия-XXXX, месяца изготовления YY, года изготовления-ZZ.
_____________________________________________________________________
Адрес предприятия-поставщика:
105005, Москва, ул. Бауманская, д.38, корп.2
ООО «Технологии для жизни»
Телефон: +7-495-641-52-86
E-mail: info@it4life.ru, www.sapsangsm.ru
Адрес предприятия-производителя:
«Кинг-Пиджион Хай-Тех Ко. Лтд»
51812 Тианфуан Индустриал Зон, стр.3, Шенджень, Китай.
