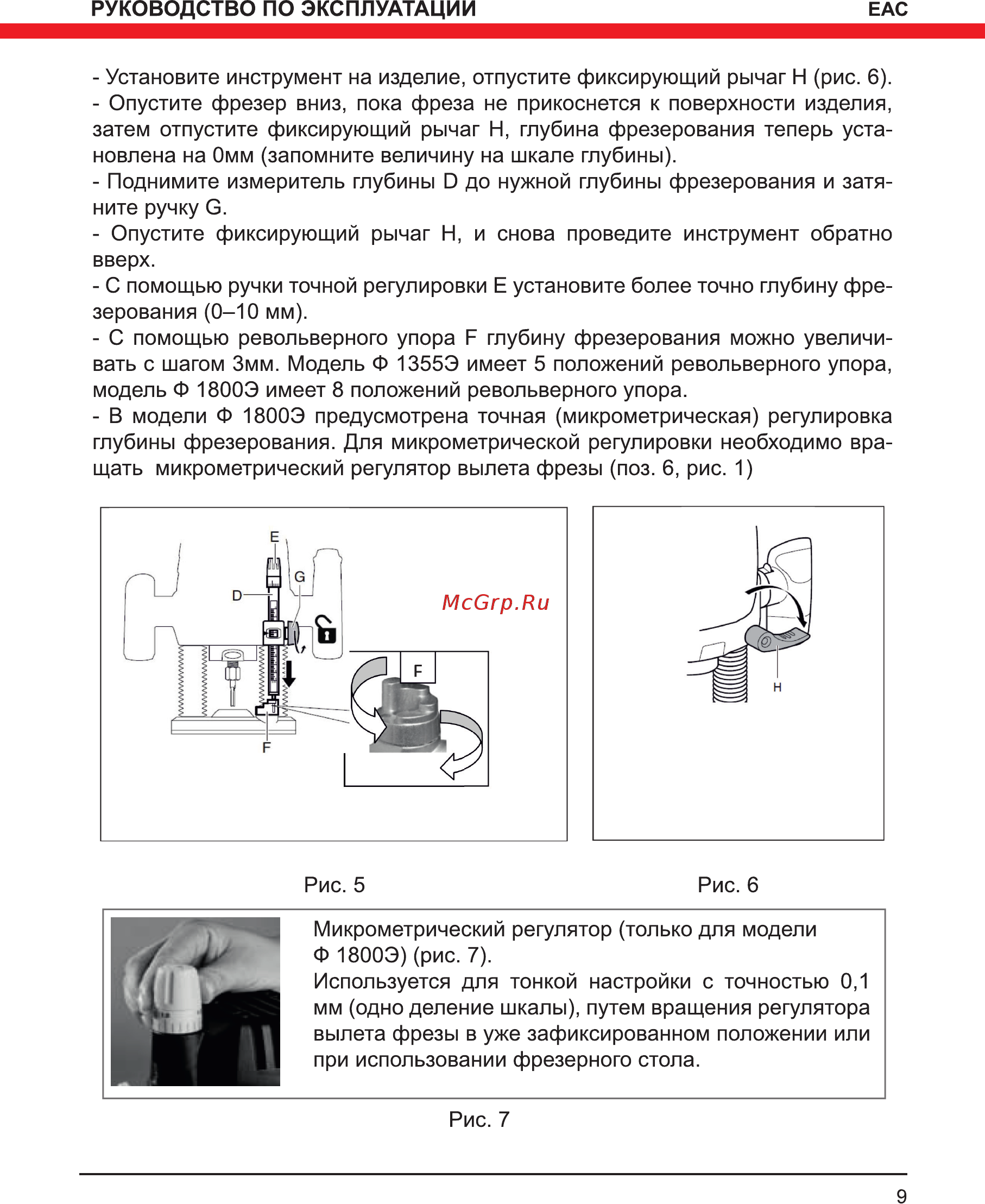

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЕАС Установите инструмент на изделие отпустите фиксирующий рычаг Н рис 6 Опустите фрезер вниз пока фреза не прикоснется к поверхности изделия затем отпустите фиксирующий рычаг Н глубина фрезерования теперь уста новлена на Омм запомните величину на шкале глубины Поднимите измеритель глубины О до нужной глубины фрезерования и затя ните ручку С Опустите фиксирующий рычаг Н и снова проведите инструмент обратно вверх С помощью ручки точной регулировки Е установите более точно глубину фре зерования 0 10 мм С помощью револьверного упора Р глубину фрезерования можно увеличи вать с шагом Змм Модель Ф 1355Э имеет 5 положений револьверного упора модель Ф 1800Э имеет 8 положений револьверного упора В модели Ф 1800Э предусмотрена точная микрометрическая регулировка глубины фрезерования Для микрометрической регулировки необходимо вра щать микрометрический регулятор вылета фрезы поз 6 рис 1 Рис 5 Рис 6 Микрометрический регулятор только для модели Ф 1800Э рис 7 Используется для тонкой настройки с точностью 0 1 мм одно деление шкалы путем вращения регулятора вылета фрезы в уже зафиксированном положении или при использовании фрезерного стола Рис 7 9
