Также при использовании насоса в системе автоматического водо-
снабжения необходимо обеспечить минимальное количество
включений в единицу времени (не более 20 включений в час),
посредством правильного подбора объёма гидроаккумулятора с
последующей правильной настройкой давления воздуха в воздушной
камере гидроаккумулятора, для обеспечения максимального КПД
гидроаккумулятора.
Содержание
- Данная модель изготавливается в варианте с поплавковым выключателем 6
- Наличие двух уплотнений изолирующих гидравлическую и электричес кую части от промежуточной полости соединенной с внешней средой значительно увеличивает срок службы насоса компоновка насоса позволяет использовать его в частично погружен ном положении 10 15 см например в открытых мелких водоемах встроенный конденсатор позволяет использовать обычный трехжильный кабель вместо четырехжильного кабеля что упрощает монтаж 6
- Насосы с индексом а насос с индексом а автомат оснащен поплавковым выключателем исключающим работу насоса без воды такой насос может быть использован в колодце или другом источнике имеющем достаточное пространство для использования поплавкового выключателя 6
- Технические характеристики 6

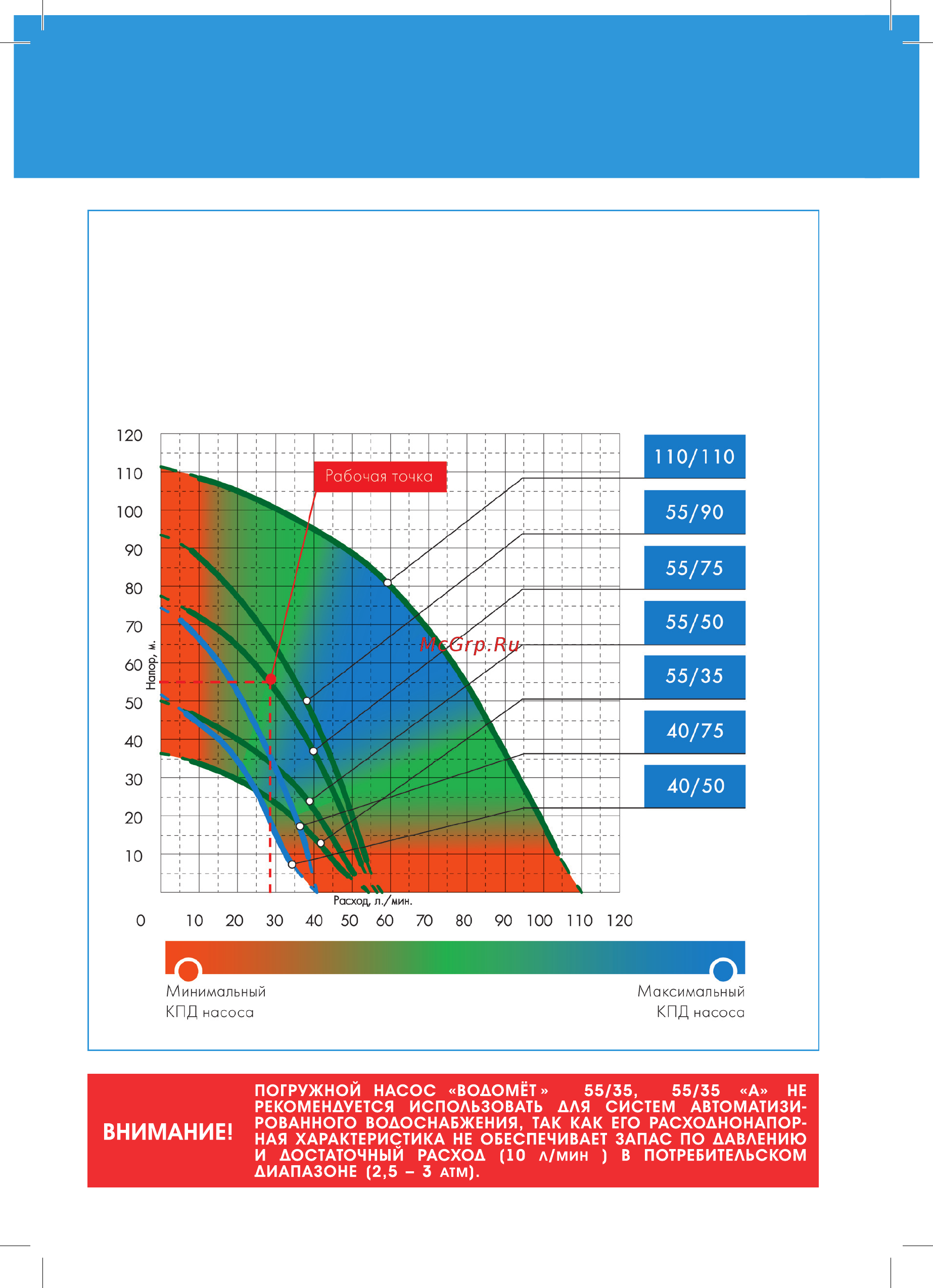

- График напорных характеристик 7
- Заявленные характеристики насосов были получены при испытании с холодной чистой водой без газа и абразивных примесей а также напорной магистралью согласно модели насоса и напряжением 220в 7
- Расходно напорные характеристики 7
- Горизонтальный участок s 8
- Динамический уровень н2 8
- Манометр 8
- Наивысшая точка водоразбора нгео 8
- Общая глубина 8
- Реле давления 8
- Рисунок 1 8
- Рисунок 2 9
- При расходе превышающем дебит скважины возможен размыв породы в области зоны фильтрации и как следствие засорение фильтра скважины работа в таком режиме может привести к засорению и даже разрушению скважины 11
- Длина напорного трубопровода в скважине 30 м диаметр напорного трубопровода от скважины до дома 32 мм длина напорного трубопровода от скважины до дома 20 м отметка наивысшей точки водоразбора 3 м в случае если водоснабжение планируется на 2 м этаже прибавляем еще 3 м материал труб пнд полиэтилен низкого давления 13
- Итак пользуясь уже известными формулами получаем 13
- Максимальный расход оmах 10 л м 12 л м 5 л м 27 л м 2 требуемый напор к 3 атм 30 м нгео н2 нз 20 м з м 23 м 13
- Пользуясь таблицей 2 рассчитываем потери на трение в трубопроводе 13
- Подключение насоса к электросети таблица 3 подбор электрокабеля 18
- Гарантийный срок 1 год с момента продажи изделия через розничную торговую сеть в течение гарантийного срока торгующая организация представляющая изготовителя ооо джилекс бесплатно устраняет 19
- _________________________________________________ 22
- Гарантийный талон 1 22
- Дата выпуск 22
- Инструкция по эксплуатации 1 22
- Наименование количество 22
- Насос 1 22
- Тара упаковочная 1 22
