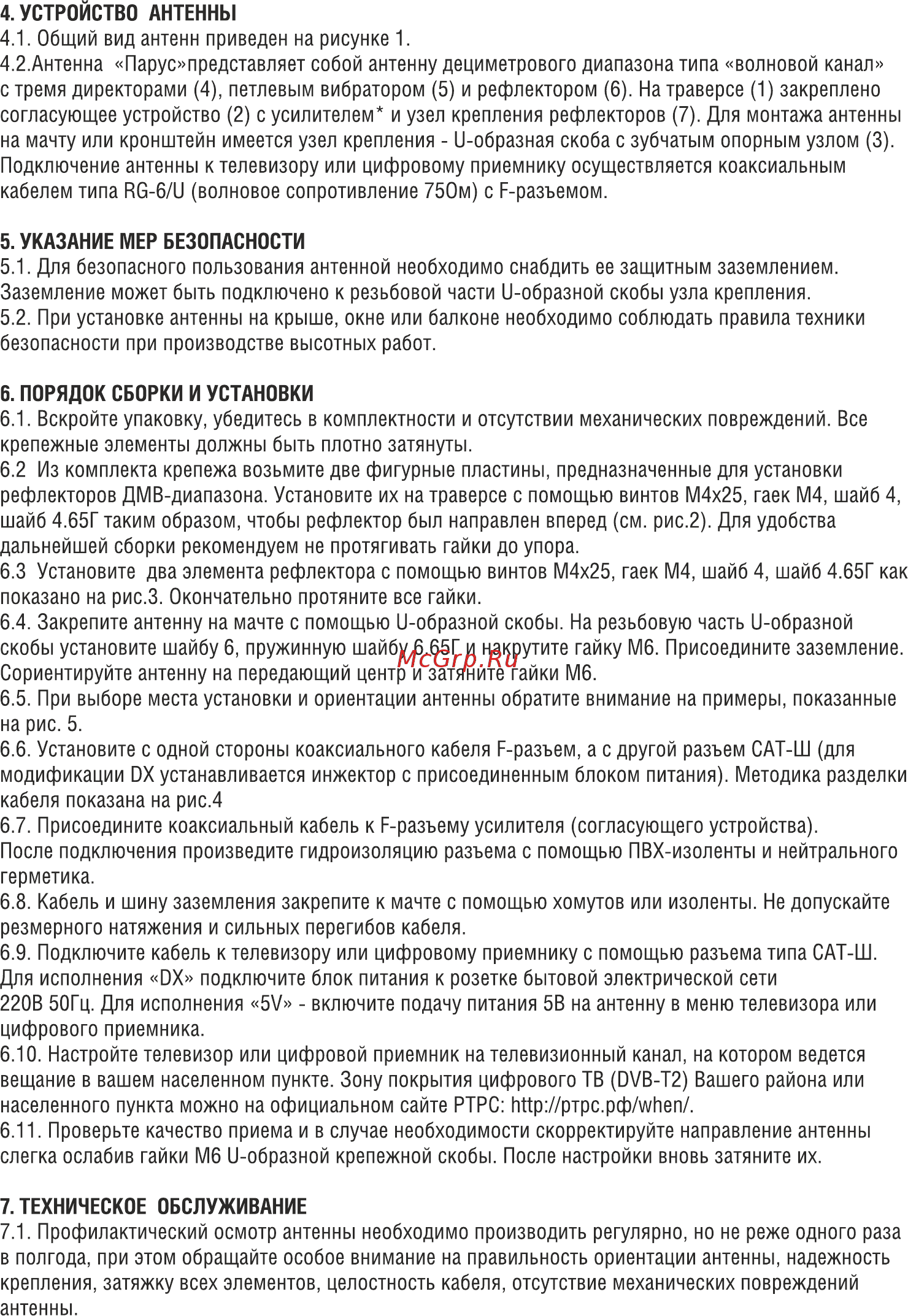

4 УСТРОЙСТВО АНТЕННЫ 4 1 Общий вид антенн приведен на рисунке 1 4 2 Антенна Парус представляет собой антенну дециметрового диапазона типа волновой канал стремя директорами 4 петлевым вибратором 5 и рефлектором 6 На траверсе 1 закреплено согласующее устройство 2 с усилителем и узел крепления рефлекторов 7 Для монтажа антенны на мачту или кронштейн имеется узел крепления О образная скоба с зубчатым опорным узлом 3 Подключение антенны к телевизору или цифровому приемнику осуществляется коаксиальным кабелем типа И6 6 и волновое сопротивление 750м с Р разъемом 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 5 1 Для безопасного пользования антенной необходимо снабдить ее защитным заземлением Заземление может быть подключено к резьбовой части О образной скобы узла крепления 5 2 При установке антенны на крыше окне или балконе необходимо соблюдать правила техники безопасности при производстве высотных работ 6 ПОРЯДОК СБОРКИ И УСТАНОВКИ 6 1 Вскройте упаковку убедитесь в комплектности и отсутствии механических повреждений Все крепежные элементы должны быть плотно затянуты 6 2 Из комплекта крепежа возьмите две фигурные пластины предназначенные для установки рефлекторов ДМВ диапазона Установите их на траверсе с помощью винтов М4х25 гаек М4 шайб 4 шайб 4 65Г таким образом чтобы рефлектор был направлен вперед см рис 2 Для удобства дальнейшей сборки рекомендуем не протягивать гайки до упора 6 3 Установите два элемента рефлектора с помощью винтов М4х25 гаек М4 шайб 4 шайб 4 65Г как показано на рис З Окончательно протяните все гайки 6 4 Закрепите антенну на мачте с помощью О образной скобы На резьбовую часть 0 образной скобы установите шайбу 6 пружинную шайбу 6 65Г и накрутите гайку Мб Присоедините заземление Сориентируйте антенну на передающий центр и затяните гайки Мб 6 5 При выборе места установки и ориентации антенны обратите внимание на примеры показанные на рис 5 6 6 Установите с одной стороны коаксиального кабеля Р разъем а с другой разъем САТ Ш для модификации ОХ устанавливается инжектор с присоединенным блоком питания Методика разделки кабеля показана на рис 4 6 7 Присоедините коаксиальный кабель к Р разъему усилителя согласующего устройства После подключения произведите гидроизоляцию разъема с помощью ПВХ изоленты и нейтрального герметика 6 8 Кабель и шину заземления закрепите к мачте с помощью хомутов или изоленты Не допускайте резмерного натяжения и сильных перегибов кабеля 6 9 Подключите кабель к телевизору или цифровому приемнику с помощью разъема типа САТ Ш Для исполнения ОХ подключите блок питания к розетке бытовой электрической сети 220В 50Гц Для исполнения 5У включите подачу питания 5В на антенну в меню телевизора или цифрового приемника 6 10 Настройте телевизор или цифровой приемник на телевизионный канал на котором ведется вещание в вашем населенном пункте Зону покрытия цифрового ТВ 0УВ Т2 Вашего района или населенного пункта можно на официальном сайте РТРС Ийр ртрс рфМИеп 6 11 Проверьте качество приема и в случае необходимости скорректируйте направление антенны слегка ослабив гайки Мб и образной крепежной скобы После настройки вновь затяните их 7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 7 1 Профилактический осмотр антенны необходимо производить регулярно но не реже одного раза в полгода при этом обращайте особое внимание на правильность ориентации антенны надежность крепления затяжку всех элементов целостность кабеля отсутствие механических повреждений антенны
