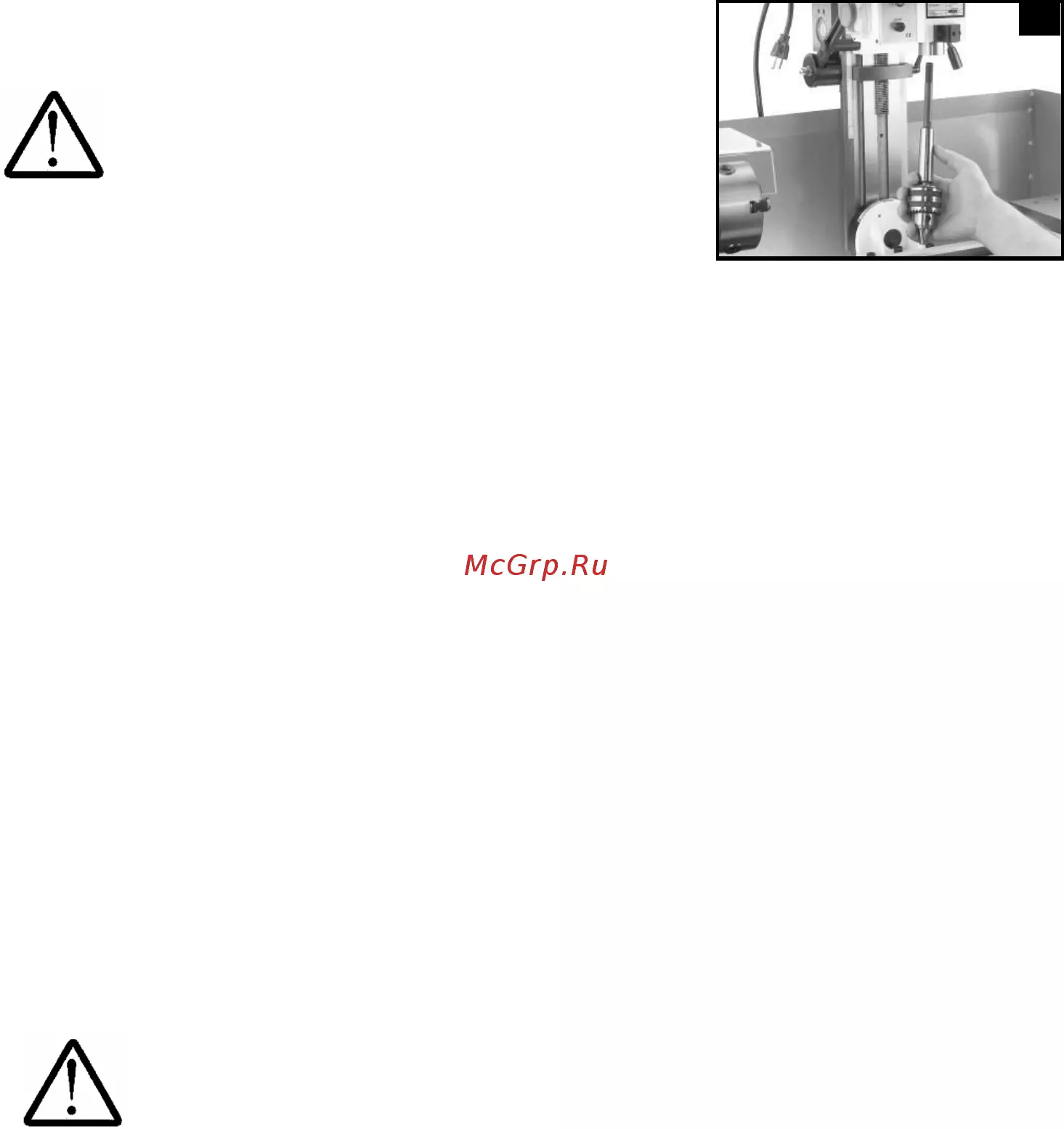

4 2 5 Индикатор ошибки Лампа ошибки Рис 1 поз К указывает моторную перегрузку или не готовность станка к работе А ВНИМАНИЕ Не допускается ступенчатое переключение скорости вращения инструмента при работающем двигателе 4 3 Операции фрезерования Число оборотов шпинделя зависит от вида обработки материала заготовки а также от диаметра и материала инструмента Чем больше диаметр сверления или фрезерования тем меньше должно быть вращение инструмента шпинделя Таблица 2 Рекомендации по выбору оборотов Алюминий мин 1 1500 шпинделя для различных материалов и п мин 1 1500 концевой фрезы диаметром 10мм из У мин 1 1500 инструментальной стали Р6М5приведены Медь мин 1 1000 в Табл 2 ЧУ мин 1 800 Установка и подача режущего Сталь Ст 15 мин 1 600 инструмента в вертикальном Сталь Ст 45 мин 1 300 направлении производится вращением Нержавеющая ручки вертикальной подачи шпиндельной сталь бабки Глубина подачи контролируется по индикаторной линейке вертикального перемещения шпинделя Точная установка и подача и подача режущего инструмента в вертикальном направлении производится вращением лимба подачи и контроля глубины точной обработки цена деления 0 025мм Для того чтобы управлять лимбом необходимо движением ручки вертикальной подачи шпиндельной бабки произвести зацепление полумуфт Для установки шпиндельной бабки в фиксированном положении необходимо повернуть рычаг фиксации вертикальной подачи шпиндельной бабки по часовой стрелке до определенного усилия Установка и подача заготовки в продольном направлении стола производится вращением ручки продольной подачи стола Фиксированное положение устанавливается ручкой фиксации поперечной подачи стола Ход подачи контролируется по шкале нониуса маховика цена деления 0 02мм Установка и подача заготовки в поперечном направлении производится вращением маховика поперечной подачи стола Ход подачи контролируется по шкале нониуса маховика цена деления 0 02мм Для перемещения и установки ограничителя нижнего положения шпиндельной бабки необходимо повернуть ручку фиксации ограничителя нижнего положения шпиндельной бабки против часовой стрелки переместив ограничитель нижнего положения шпиндельной бабки ручку фиксации ограничителя нижнего положения шпиндельной бабки повернуть до определенного усилия в обратном направлении Обнуление лимбов 13
