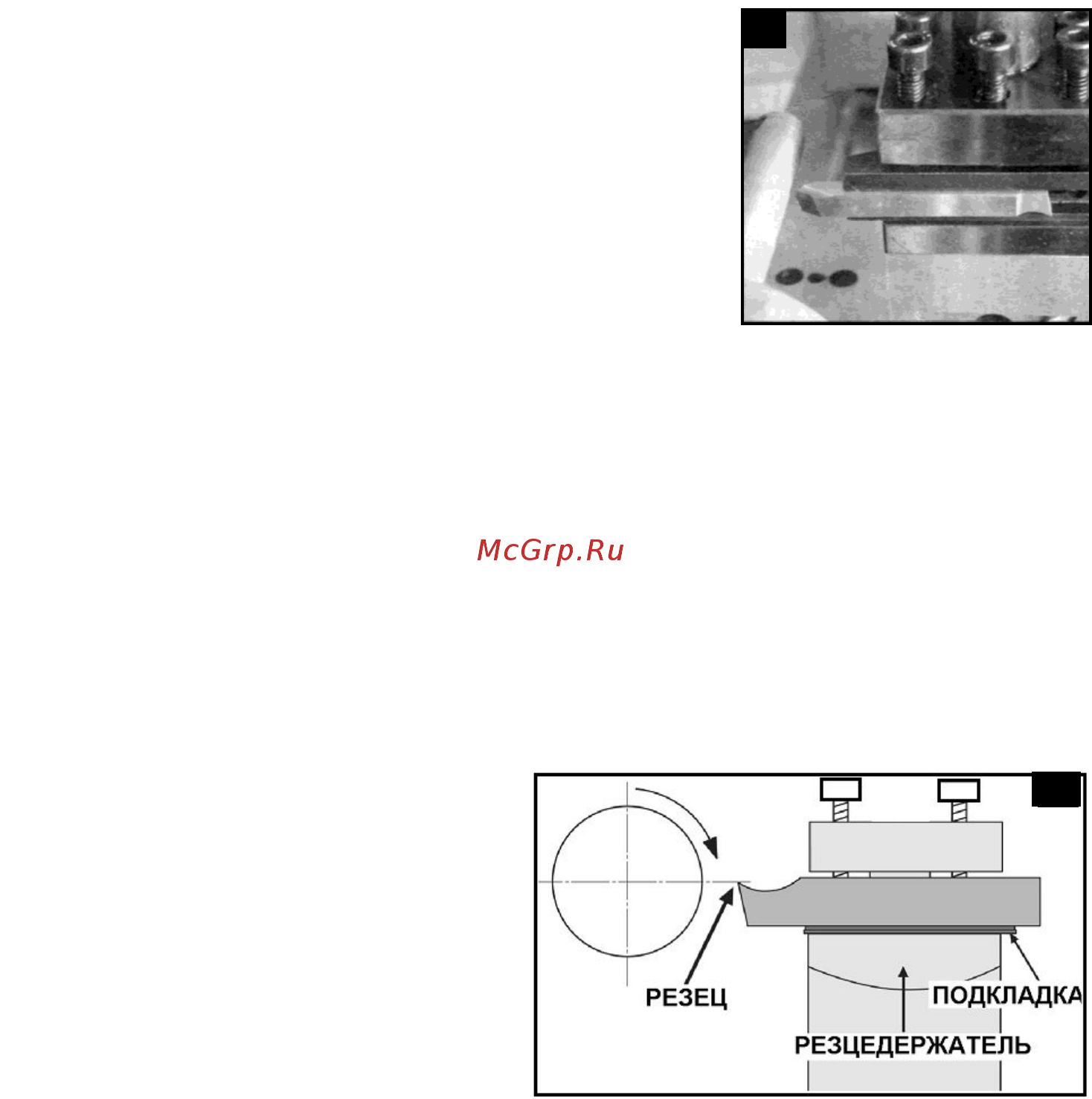

При черновой обработке заготовки большого диаметра уменьшайте глубину резания Д З Токарные работы с ручной подачей Прежде чем запустить станок как описано выше необходимо чтобы настройка для этого типа работы которую необходимо проводить была полностью проверена Выберите режущий инструмент который сможет выполнить желаемую работу и установите его в резцедержатель с наименьшим возможным выступом закрепив его с использованием трех шестигранных винтов с головкой под ключ Рис 9 в идеальном случае выступ должен быть примерно 10 мм но не более 15 мм для прямого инструмента Важно убедиться что режущая кромка инструмента расположена на оси вращения детали либо немного ниже нее Ни при каких обстоятельствах кромка не должна быть выше оси Рис 10 Если необходимо то под инструментом должны использоваться регулировочные подкладки чтобы достичь правильной высоты либо если конец инструмента расположен слишком высоко единственным выходом является выбор другого инструмента или фрезерование державки резца Чтобы проверить находится ли режущая кромка инструмента на правильной высоте расположите его так чтобы кончик почти касался центра конуса задней бабки Они должны совпадать Если необходимо проведите регулировки используя регулировочные прокладки изменив угол атаки резца либо выбрав другой инструмент Если все в порядке закрепите заготовку в патроне или на планшайбе Если необходимо используйте центр задней бабки для дополнительной опоры заготовки если её невозможно прочно закрепить с помощью патрона или если заготовка длинная или заготовка маленького диаметра Заготовку необходимо поджимать задним центром если ее длина больше чем три диаметра Можно также использовать люнеты или подставку которые описаны в разделе Аксессуары Если задняя бабка не будет использоваться вы можете полностью снять ее ослабив крепежную гайку в ее основании и свободно передвинув ее по станине Если необходимо отрегулируйте положение продольного суппорта или положение заготовки в патроне чтобы оставить достаточный зазор Если все в порядке тогда отведите резец и отодвиньте суппорт от передней бабки затем поверните резец к рабочей заготовке примерно вдоль длины среза вращая при этом заготовку рукой и используя патрон 14
