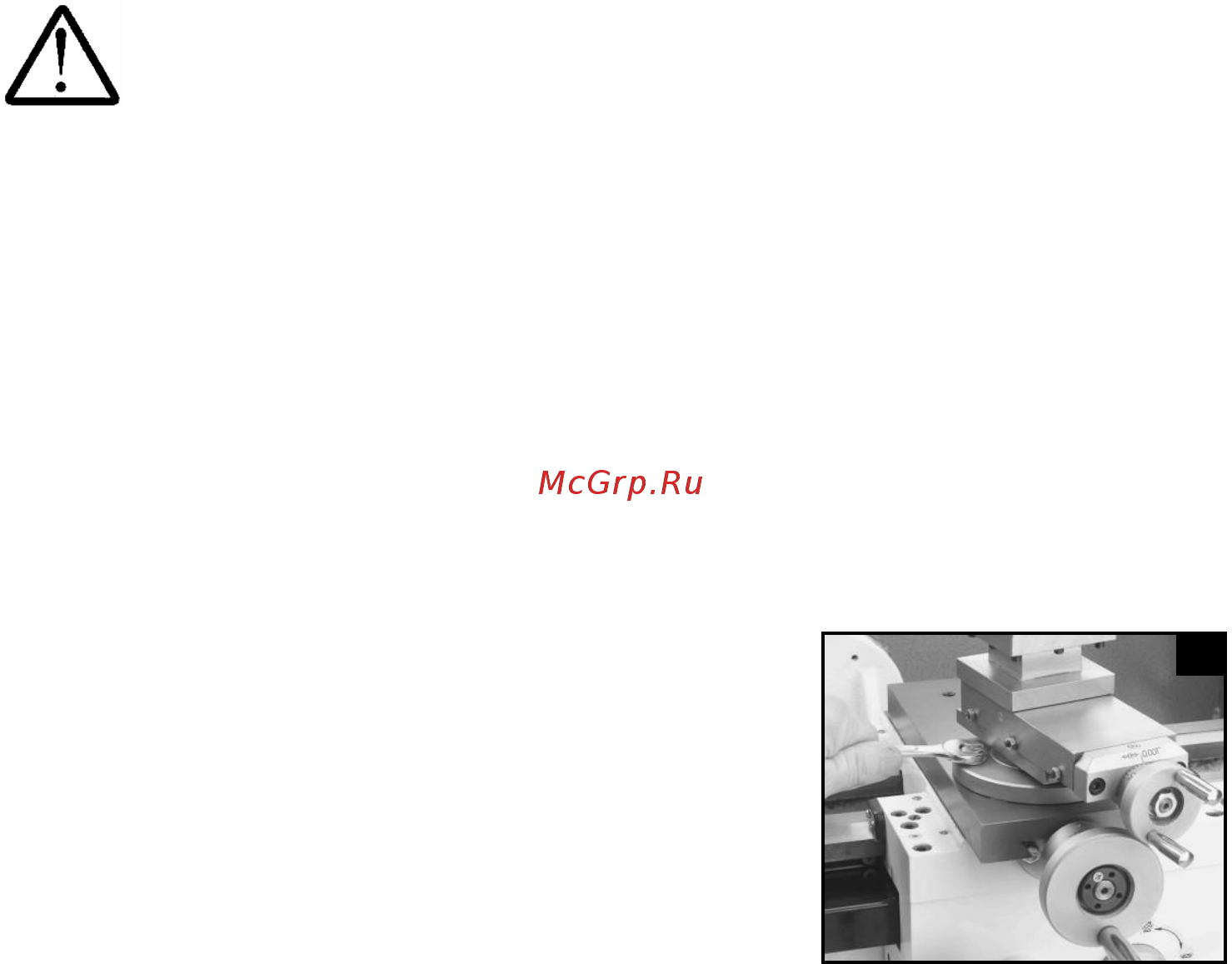

определяется конфигурацией коробки передач Скорость подачи для нормального вращения значительно меньше чем скорость подачи необходимая для нарезания резьбы Станок отрегулирован на заводе но после нарезания резьбы необходимо восстановить настройки передачи для нормального вращения Ниже показана зубчатая передача и даны инструкции по замене шестерён 4 4 1 Учитывая все указания по безопасности установите резец на небольшом расстоянии справа от заготовки с соответствующей глубиной реза на поперечном суппорте 4 4 2 Убедитесь что рычаг винта подачи установлен в положение FORWARD BПEPËД и установите выключатель на главной панели управления в положение FORWARD BПEPËД Включите станок 4 4 3 Правой рукой поверните ручку для установки частоты вращения шпинделя и нажимайте на рукоятку автоподачи до тех пор пока гайка не соединиться с винтом подачи ВНИМАНИЕ Ваша левая рука всегда должна быть свободной чтобы в случае необходимости нажать на аварийный выключатель 4 4 4 Внимательно наблюдайте за движением резца и когда он приблизится к отметке на заготовке что означает конец реза поднимите вверх рычаг автоподачи и зафиксируйте его в этом положении Если необходима высокая точность закончите рез вручную ПРИМЕЧАНИЕ Если необходимо сделать кромку с идеальными углами используйте соответствующий фасонный режущий инструмент 4 4 5 Затем отодвиньте резец на один или два полных оборота назад на рукоятке подачи поперечного суппорта Передвиньте суппорт обратно к началу затем поверните резец на то же количество оборотов во внутрь плюс глубина желаемого среза и продолжите работать 4 5 Токарная обработка конусных поверхностей Для обработки конусных поверхностей используйте верхний суппорт дополнительная опция который расположен на поперечном суппорте и установлен к нему под прямым углом обозначен нулевой отметкой на корпусе поперечного суппорта Рис 12 Посредством перемещения верхнего суппорта могут быть получены изделия конической формы После того как Вы открутили обе шестигранные гайки верхний суппорт может быть установлен в необходимое Вам положение на основе градусной шкалы 4 6 Нарезание резьбы Эта операция требует навыков её нужно выполнить только если Вы хорошо знакомы с работой станка Суппорт будет двигаться по направлению к передней бабке точно так же как при обработке с автоподачей только 16
