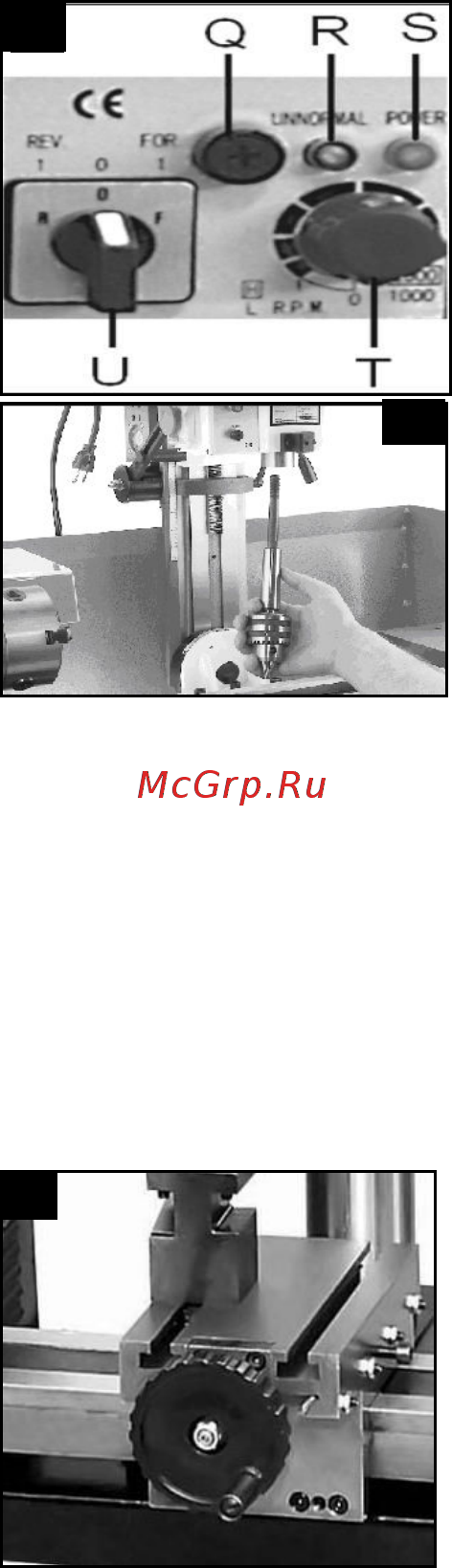

Вращайте винты с накатной головкой Рис 15 пока все упорные губки не соприкоснутся с заготовкой не зажимая ее Затяните шестигранные гайки Во время хода основательно смажьте скользящие губки 4 8 2 Подвижный люнет Люнет устанавливается на продольном суппорте и повторяет движения резца Он помогает избежать прогиба длинных и тонких заготовок под давлением резца 4 9 Фрезерная приставка Убедитесь что выключатель и Rev Off Fwd реверс выкл вперед Рис 16 находится в положении Выкл Off прежде чем подключить станок к сети Лампа индикации напряжения S светится при включении станка в сеть Частота вращения шпинделя управляется регулятором частоты Т Плавкий предохранитель Q защищает электродвигатель и электрическую схему станка Лампа перегрузки R станок не готов к работе Шпиндель оснащен конусом МТ2 куда вставляют сверлильный патрон на оправке или инструмент с таким же конусом Рис 17 Главное движение шпиндель получает от электродвигателя через коробку скоростей и блока шестерен позволяющего менять диапазон оборотов В шпиндельной головке установлен механизм вертикального механического перемещения Перед включением станка убедиться в том что ручка переключения скорости находится в положении низкая ручка регулятора скорости находится в крайнем левом положении Рабочим столом является площадка резцедержателя токарного станка с установленной на ней основанием идущим в комплекте Установить на рабочем столе станочные тиски опция или заготовку при помощи зажимов адаптеров Проверить надежность крепления патрона Рис 18 Закрепить в патроне режущий инструмент Маховиком поперечной подачи стола отвести режущий инструмент достаточно далеко от заготовки Положение стола зафиксировать поворотом по часовой стрелке ручкой фиксации поперечной подачи стола Повернуть ручку регулятора скорости по часовой скорости После щелчка вращение ручки увеличивает обороты вращения электродвигателя Несколько минут проработать на холостом ходу Убедиться что все элементы станка надежно закреплены и работают равномерно и правильно 20
