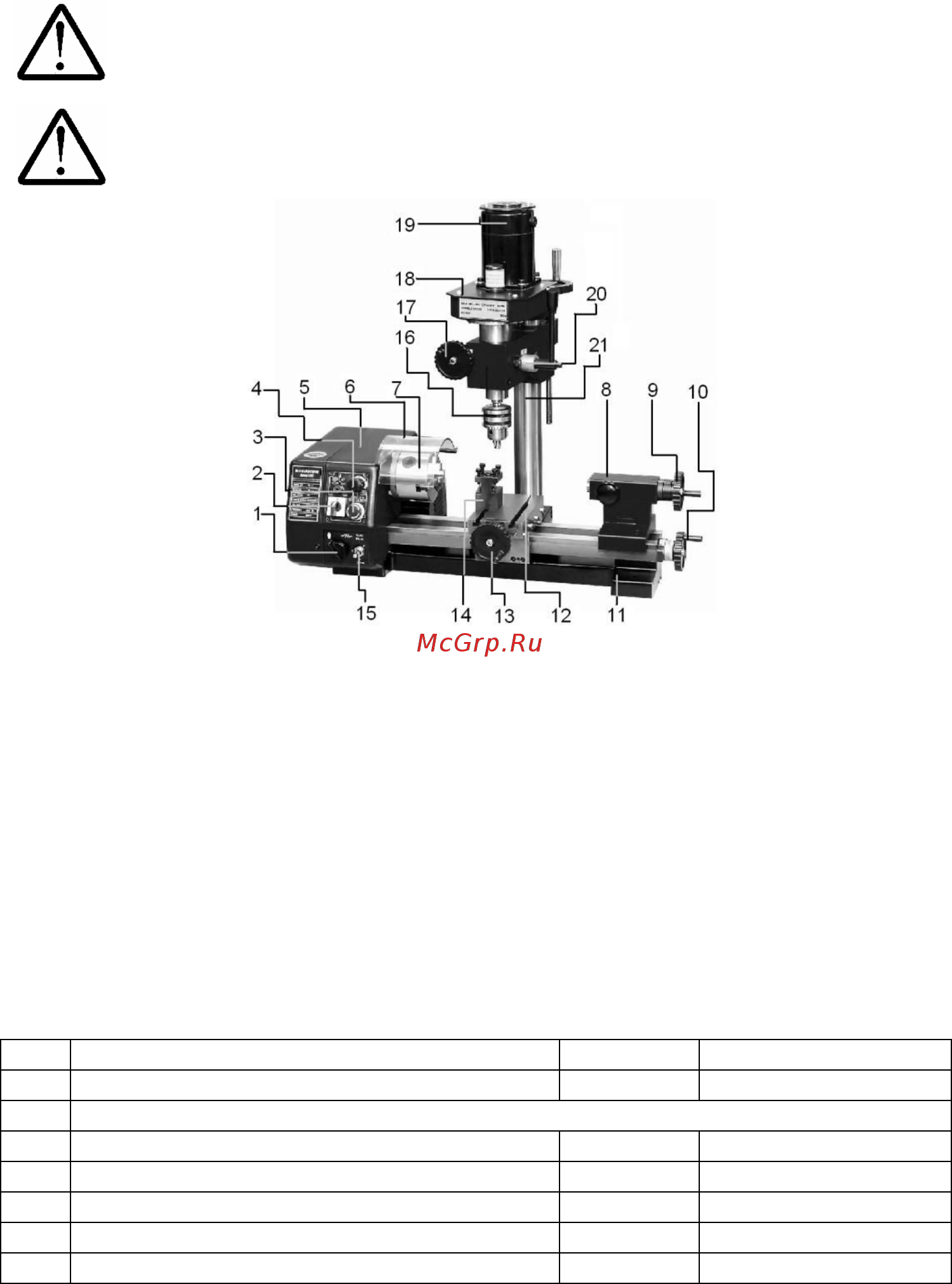

А А ВНИМАНИЕ Категорически запрещается обрабатывать на станке резанием магний так как есть высокая опасность возникновения пожара ВНИМАНИЕ В целях исполнения требований технике безопасности при выполнении фрезерных или сверлильных операций включение вращения токарного патрона блокировано Рис 1 Общий вид токарного станка М _М 140 250 2 1 включатель привода 2 перключатель вращения Вперед Назад 3 кнопка аварийной остановки 4 плавный регулятор оборотов 5 передняя бабка 6защита токарного патрона 7 патрон токарный 8 задняя бабка 9 маховик перемещения пиноли 10 маховик перемещения суппорта 11 станина 12суппорт 13 маховик поперечного перемещения резцедержателя 14резцедержатель 15 переключатель операции токарная фрезерование 16патрон сверлильный 17 маховик точной подачи пиноли 18 коробка привода 19 электродвигатель 20 ручка вертикального перемещения шпинделя 21 стойка 2 2 Технические характеристики Технические характеристики приведены в Табл 1 Таблица 1 Показатели Ед изм Значения 1 Станок комбинированный МЕМ 140 250 2 Токарная часть Напряжения питания 2 В Гц 220 10 50 5 Тип двигателя 3 коллекторный 4 Номинальная мощность двигателя Вт 150 5 Диаметр патрона токарного мм 80 6 Диаметр обработки над суппортом мм 140 4
