3. Подготовка к работе

Для снятия упаковочной тары не требуется особой оснастки. Необходимо надеть защитные рукавицы, раз-

резать ножницами или кусачками ленты, закрепляющие картон. Вытащить металлические скобки, если они

присутствуют. Открыть верхнюю часть коробки, осторожно поднять сверлильный станок и установить его на

рабочее место и закрепить болтами к столу.

Рекомендуется сохранить упаковочную тару в надлежащем месте на случай возможной транспортировки

сверлильного станка на другое место, по крайней мере - на время гарантийного срока.

Установка и эксплуатация сверлильного станка производиться на площадках с уклоном не более 5°, в сухих,

утепленных и хорошо проветриваемых

помещениях при температуре от +1°С до

+35°С, где предусмотрено достаточно

места для управления и его технического

обслуживания.

Выполнение электромонтажных работ,

подключение к питающей электросети

и заземление должен выполнять квали-

фицированный специалист, в строгом

соответствии с «Правилами технической

эксплуатации электроустановок потреби-

телей», «Правилами техники безопасно-

сти при эксплуатации электроустановок

потребителей» и указаниями данного ру-

ководства. Персональную ответственность

за наличие и надежность заземления не-

сет лицо, проводившее монтаж.

Напряжение в электросети должно со-

ответствовать номинальному напряже-

нию, указанному в технических характе-

ристиках изделия.

Рабочие место станка должно быть

ограждено и организованно в соот-

ветствии с нормами и требованиями.

Посторонние лица должны находиться

на безопасном расстоянии от рабочего

места.

При работе на станке не надевайте излишне свободную одежду, перчатки, галстуки, украшения. Всегда

работайте в нескользящей обуви и убирайте назад длинные волосы. Всегда работайте в защитных очках, ра-

ботайте с применением наушников для уменьшения воздействия шума, зажимайте обрабатываемые детали

соответствующими дополнительными приспособлениями, регулярно проверяйте зажим патрона, используйте

только соответствующие инструменты для удаления стружки и опилок.

Не оставляйте станок без присмотра. Прежде чем покинуть рабочее место, выключите станок, дождитесь

полной остановки двигателя и выдерните шнур из сети.

Перед первым включением станка обратите внимание на правильность сборки и надежность установки

крепления станка к верстаку, к столу.

После запуска станка, дайте ему поработать некоторое время на холостом ходу. Если в это время вы услы-

шите посторонний шум или почувствуете сильную вибрацию, выключите станок, выньте вилку шнура питания

из розетки электрической сети и установите причину этого явления. Не включайте станок, прежде чем будет

найдена и устранена причина неисправности.

4. Устройство и принцип работы вертикально-фрезерного станка

Базой станка является станина, жестко закрепленная на основании. По ее вертикальным направляющим

движется консоль (движение по оси Z), а по ее горизонтальным направляющим в поперечном направле-

нии перемещается механизм стол-салазки (движение по оси Y). Еще одна степень свободы обеспечена

движением рабочего стола по направляющим салазок в продольном направлении (движение по оси X).

Спереди консоли смонтирован электрический привод поперечной подачи (ось Y). На правом торце стола

смонтирован электрический привод продольной подачи (ось X). На станине установлен «хобот», вращаю-

щийся на 360 градусов и перемещаемый по горизонтали (вперед-назад). Фрезерная головка, состоящая из

шпиндельной головки, коробки скоростей и электродвигателя, закреплена на переднем торце «хобота» и

может наклоняться вправо-влево и/ или вперед-назад на 45 градусов (в каждом направлении). Такая функ-

циональная конструкция обеспечивает максимальную свободу выбора положения режущего инструмента.

Устройство и схема сборки вертикально-фрезерного станка показана на рис.3.

Шпиндель оснащен конусом ISO 40 (DIN 2080), куда вставляют сверлильный патрон на оправке или ин-

струмент с конусом ISO 40 (DIN 2080). Главное движение шпиндель получает от электродвигателя через

коробку скоростей (бесступенчатого вариатора с раздвижными коническими шкивами) и блока шестерен,

позволяющего менять диапазон оборотов. В шпиндельной головке установлен механизм вертикального ме-

ханического перемещения.

Фрезерный станок оснащен дисплеем с цифровой индикацией по осям X, Y, Z. Индикация предназначена

для ускорения операций точного позиционирования и увеличения точности обработки. Возможны два ме-

тода отсчета: абсолютный — от исходной точки и относительный (в приращениях) — от последней введенной

в память позиции. Наличие системы позволяет определять: центр обрабатываемого изделия, координаты

точек на окружности или на линии, поделенной на равные части.

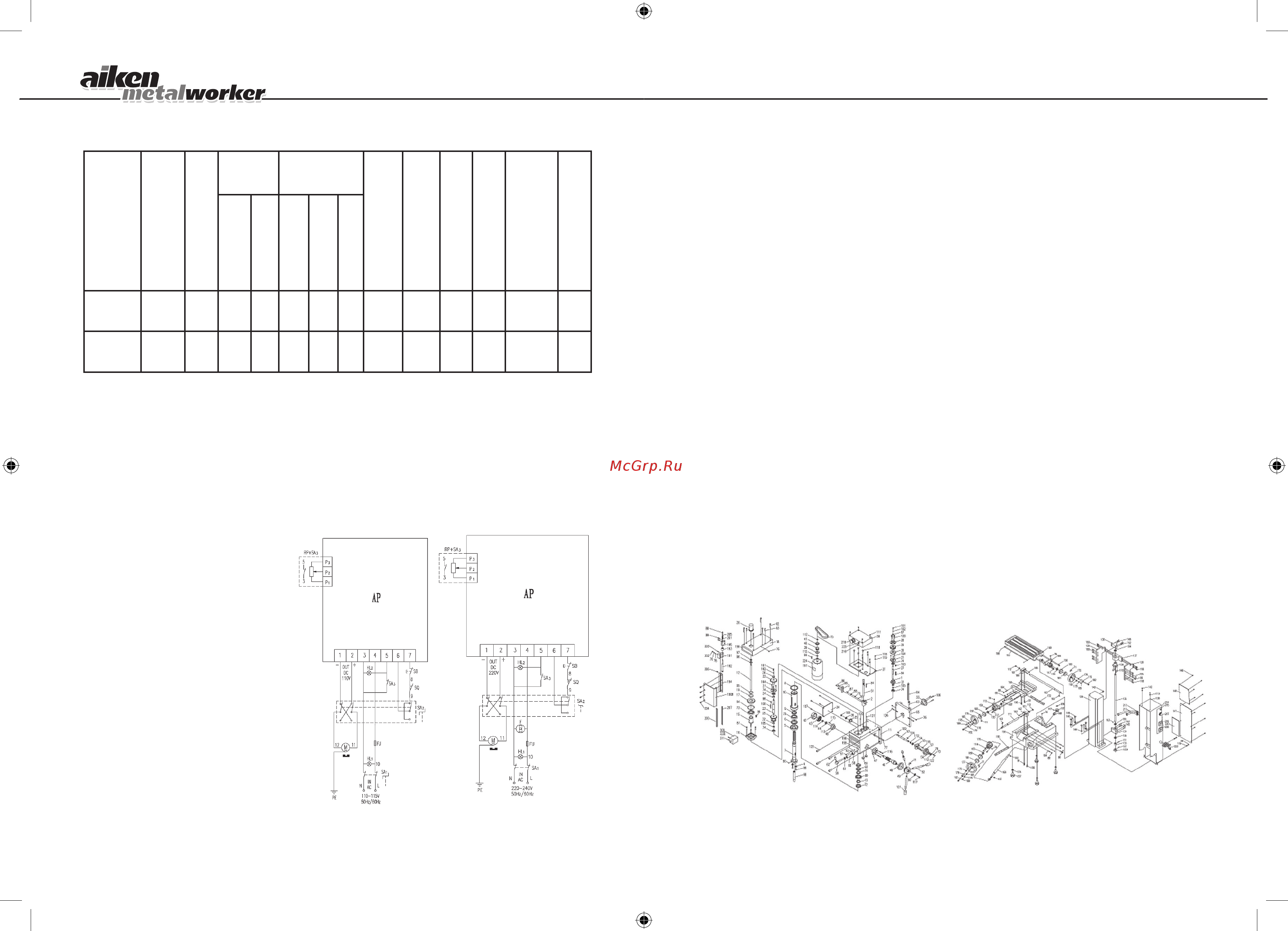

Рис. 3. Схема подключения станка

Технические характеристики

Наименование модели

Напряжение, В/гц

Мощность двигателя, вт

Размер

обработ-

ки, мм

Ход рабочего

инструмента

по осям, мм

Размер рабочего стола.

мм х мм

Частота вращения

шпинделя, об/мин

Класс защиты

Уровень звукового

давления, дБА

Габариты, см

Масса, кг

сверления

фрезерование

Х У Z

MXD

013/350-1

220/50 600 25 16 400 145 80 55х16 100-

2000

IP44 ≤75 76х72х93 165

MXD

025/999-1

220/50 1000 25 16 400 145 80 55х16 100-

2000

IP44 ≤75 76х72х93 165

Рис. 4. Устройство и схема сборки вертикально-фрезерного станка

а – узел главного и ручного привода инструмента, б – узел рабочего стола и стойки

MXD 025 600-1.indd 4-5 12.11.2007 5:19:38
