Carver CGP 5580D Руководство по эксплуатации онлайн [3/13] 189385

Содержание

• Cgp 5580d 1
• Для грязной воды 1
• Насос бензомоторный 1
• Руководство по эксплуатации 1
• Вреждение окружающих предметов немедленно вытрите пролитое топливо 6
• Ем насоса при установке на новом рабочем месте заливку выполнять только при выключенном двигателе 6
• Если после 1 2 минут работы насос не закачал воду повторите операцию 6
• Заливку насосной части необходимо выполнять перед каждым включени 6
• Заполнение насосной части водой производится в следующем порядке 1 отверните пробку заливной горловины насоса рис 3 2 заполните насосную часть водой до края горловины 3 заверните заливную пробку на место 6
• Заполнения насоса проверьте герметичность соединения и целостность впуск ного патрубка 6
• Заправку производить в хорошо вентилируемом месте и при остановлен 6
• Ляную смесь избегайте попадания грязи или воды в топливный бак 6
• Месте и при остановленном двигателе если двигатель работал дайте ему сна чала остыть для дозаправки установите двигатель на ровную поверхность чтобы крышка топливоналивной горловины была направлена вверх сними те крышку горловины и наполните топливный бак бензином рис 2 доливайте осторожно избегая проливания топлива не переливайте топливо выше уров ня после дозаправки плотно и надежно закройте крышку топливоналивной гор ловины храните бензин в удалении от открытого огня нагревательных прибо ров жаровен электрических устройств механизированного инструмента и т п 6
• Насосная часть представляет собой центробежный самовсасывающий на 6
• Не ниже 92 6
• Никогда не используйте старый или загрязненный бензин или топливомас 6
• Ном двигателе если двигатель работал дайте ему сначала остыть никогда не заправляйте двигатель внутри зданий где пары бензина могут соприкоснуться с пламенем или искрами 6
• Перед запуском насоса необходимо заполнить его внутреннюю рабочую 6
• Полость водой это позволит избежать выхода из строя его крыльчатки и уплот нителей создаст давление для прокачивания воды в шланге 6
• Проверяйте уровень топлива если уровень топлива низкий дозаправляйте в хорошо вентилируемом 6
• Пролитое топливо является не только угрозой пожара оно вызывает по 6
• Рекомендуемое топливо неэтилированный бензин с октановым числом 6
• Сос для обеспечения его работы необходимо наличие воды в насосной части и заборном шланге 6
• Залейте рекомендованное моторное масло проверьте уровень уста 9
• Необходимо производить слив масла когда двигатель еще не остыл в 9
• Ните пробку щуп заливной горловины и отверните сливную пробку слейте масло затем поставьте сливную пробку на место и заверните ее 9
• Новите пробку заливной горловины и заверните ее объем моторного мас ла составляет 0 6 л 9
• Разместите под сливной горловиной емкость для сбора масла вывер 9
• Целях полного и быстрого слива масла 9
• Вымойте руки с мылом после контакта с использованным маслом 10
• Www uralopt ru 12
• Авторизированного сервисного центра 12
• Адреса и телефоны ближайших сервисных центров 12
• В течение гарантийного срока эксплуатации владелец имеет право на бес 12
• Гарантийному ремонту не подлежат неисправности связанные с механи 12
• Гарантийный срок эксплуатации бензонасоса составляет 12 месяцев со 12
• Гарантия не распространяется на расходные части изделия воздушный 12
• Гарантия не распространяются на бензонасос имеющий дефекты вы 12
• Дня продажи 12
• Если не разборчив или изменен заводской номер инструмента номер ин 12
• Званные эксплуатацией изделия с нарушением требований данного руковод ства а также 12
• Изделия обращайтесь в сервисный центр 12
• Метов внутрь инструмента а также при повреждениях наступивших в результа те неправильно хранения коррозия металлических частей небрежном и пло хом уходе 12
• Платное устранение дефектов возникших по вине завода изготовителя и при предъявлении правильно оформленного гарантийного талона 12
• По вопросам связанным с неисправностями 12
• При естественном износе изделия и его комплектующих при задире поршня и цилиндра шатуна что свидетельствует 1 о перегреве двигателя 2 о недопустимо низком уровне масла в картере 12
• При использовании инструмента с нарушением инструкции по эксплуата 12
• При истечении срока гарантии при попытках самостоятельного вскрытия или ремонта инструмента вне 12
• При механических повреждениях корпуса попадании инородных пред 12
• При отсутствии гарантийного талона при наличии исправлений в гаран 12
• Струмента не соответствует номеру указанному в гарантийном талоне 12
• Тийном талоне 12
• Указаны в гарантийном талоне 12
• Фильтр винтовые соединения шпильки винты и т д амортизаторы дета ли механизма стартера свечи зажигания топливный фильтр крышки бачков уплотнители насоса 12
• Ции или не по назначению при использовании не оригинальных некачествен ных или неисправных расходных материалов 12
• Ческими повреждениями лопастей рабочего колеса корпуса улитки корпус ных деталей насоса двигателя попадание крупных камней твердых включе ний превышающих максимально допустимый размер 12
• 7 342 218 24 85 13
• Www uralopt ru 13
• Телефон центрального сервисного центра 13

Похожие устройства

• Carver BUILDER 3900A Руководство по эксплуатации
• Carver BUILDER 6500 Руководство по эксплуатации
• Carver PPG-8000 Руководство по эксплуатации
• Carver PPG-6500 Руководство по эксплуатации
• Carver PPG-1000A Руководство по эксплуатации
• Carver MC-650 Руководство по эксплуатации
• Carver MCL-650 Руководство по эксплуатации
• Парма БТК-260 Руководство по эксплуатации
• Парма БТК-261 Руководство по эксплуатации
• Парма БТК-330 Руководство по эксплуатации
• Парма БТК-331 Руководство по эксплуатации
• Парма БТК-430 Руководство по эксплуатации
• Парма БТК-431 Руководство по эксплуатации
• Парма БТК-520 Руководство по эксплуатации
• Парма БТК-521 Руководство по эксплуатации
• Парма Т-1050Р Руководство по эксплуатации
• Парма ТК-1200РМ Руководство по эксплуатации
• Парма ТК-1250Р Руководство по эксплуатации
• Парма АС-141И Руководство по эксплуатации
• Парма АС-161И Руководство по эксплуатации

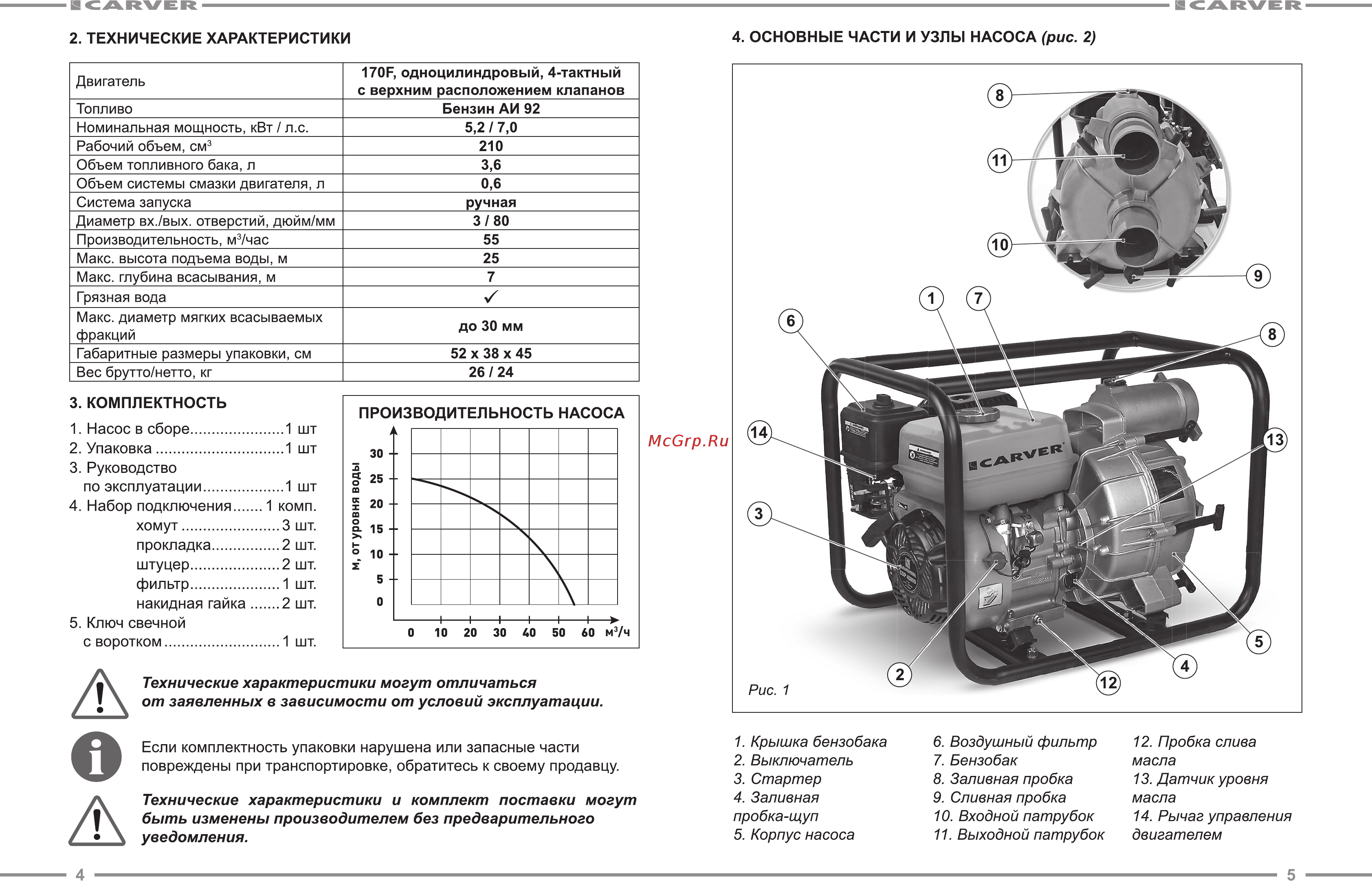

В CARVER H CARVER 4 ОСНОВНЫЕ ЧАСТИ И УЗЛЫ НАСОСА рис 2 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Двигатель Топливо Номинальная мощность кВт л с Рабочий объем см3 Объем топливного бака л Объем системы смазки двигателя л Система запуска Диаметр вх вых отверстий дюйм мм Производительность м3 час Макс высота подъема воды м Макс глубина всасывания м Грязная вода Макс диаметр мягких всасываемых фракций Габаритные размеры упаковки см Вес брутто нетто кг 3 КОМПЛЕКТНОСТЬ 170Г одноцилиндровый 4 тактный с верхним расположением клапанов Бензин АИ 92 5 2 7 0 210 3 6 0 6 ручная 3 80 55 25 7 до 30 мм 52 х 38 х 45 26 24 ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА 1 Насос в сборе 1шт 2 Упаковка 1шт 3 Руководство по эксплуатации 1шт 4 Набор подключения 1 комп хомут 3шт прокладка 2шт штуцер 2шт фильтр 1шт накидная гайка 2шт 5 Ключ свечной с воротком 1шт Технические характеристики могут отличаться от заявленных в зависимости от условий эксплуатации Если комплектность упаковки нарушена или запасные части повреждены при транспортировке обратитесь к своему продавцу Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления 4 1 Крышка бензобака 2 Выключатель 3 Стартер 4 Заливная пробка щуп 5 Корпус насоса 6 Воздушный фильтр 7 Бензобак 8 Заливная пробка 9 Сливная пробка 10 Входной патрубок 11 Выходной патрубок 12 Пробка слива масла 13 Датчик уровня масла 14 Рычаг управления двигателем 5
