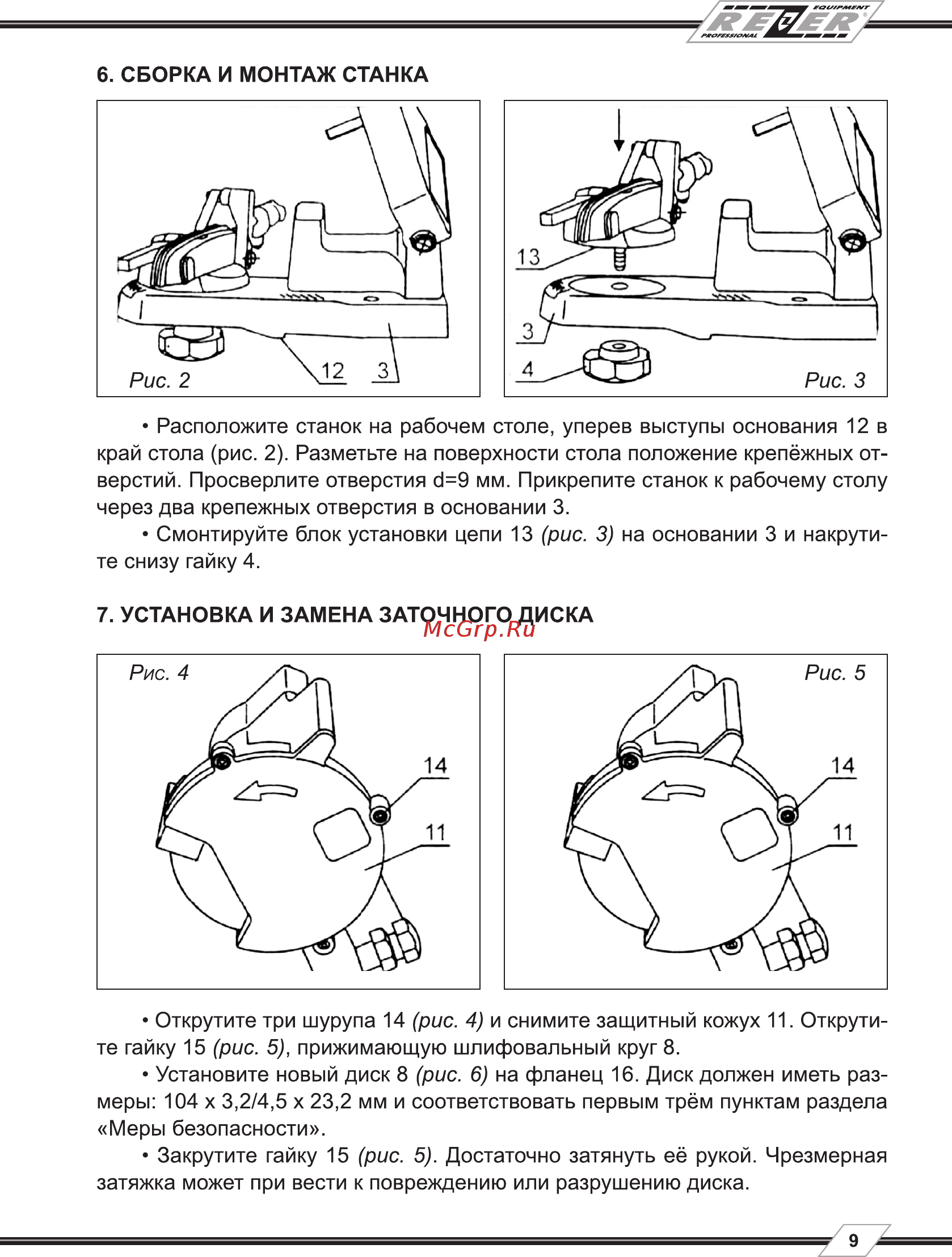

ул 6 СБОРКА И МОНТАЖ СТАНКА Расположите станок на рабочем столе уперев выступы основания 12 в край стола рис 2 Разметьте на поверхности стола положение крепёжных от верстий Просверлите отверстия 6 9 мм Прикрепите станок к рабочему столу через два крепежных отверстия в основании 3 Смонтируйте блок установки цепи 13 рис 3 на основании 3 и накрути те снизу гайку 4 7 УСТАНОВКА И ЗАМЕНА ЗАТОЧНОГО ДИСКА Открутите три шурупа 14 рис 4 и снимите защитный кожух 11 Открути те гайку 15 рис 5 прижимающую шлифовальный круг 8 Установите новый диск 8 рис 6 на фланец 16 Диск должен иметь раз меры 104 х 3 2 4 5 х 23 2 мм и соответствовать первым трём пунктам раздела Меры безопасности Закрутите гайку 15 рис 5 Достаточно затянуть её рукой Чрезмерная затяжка может при вести к повреждению или разрушению диска 9
