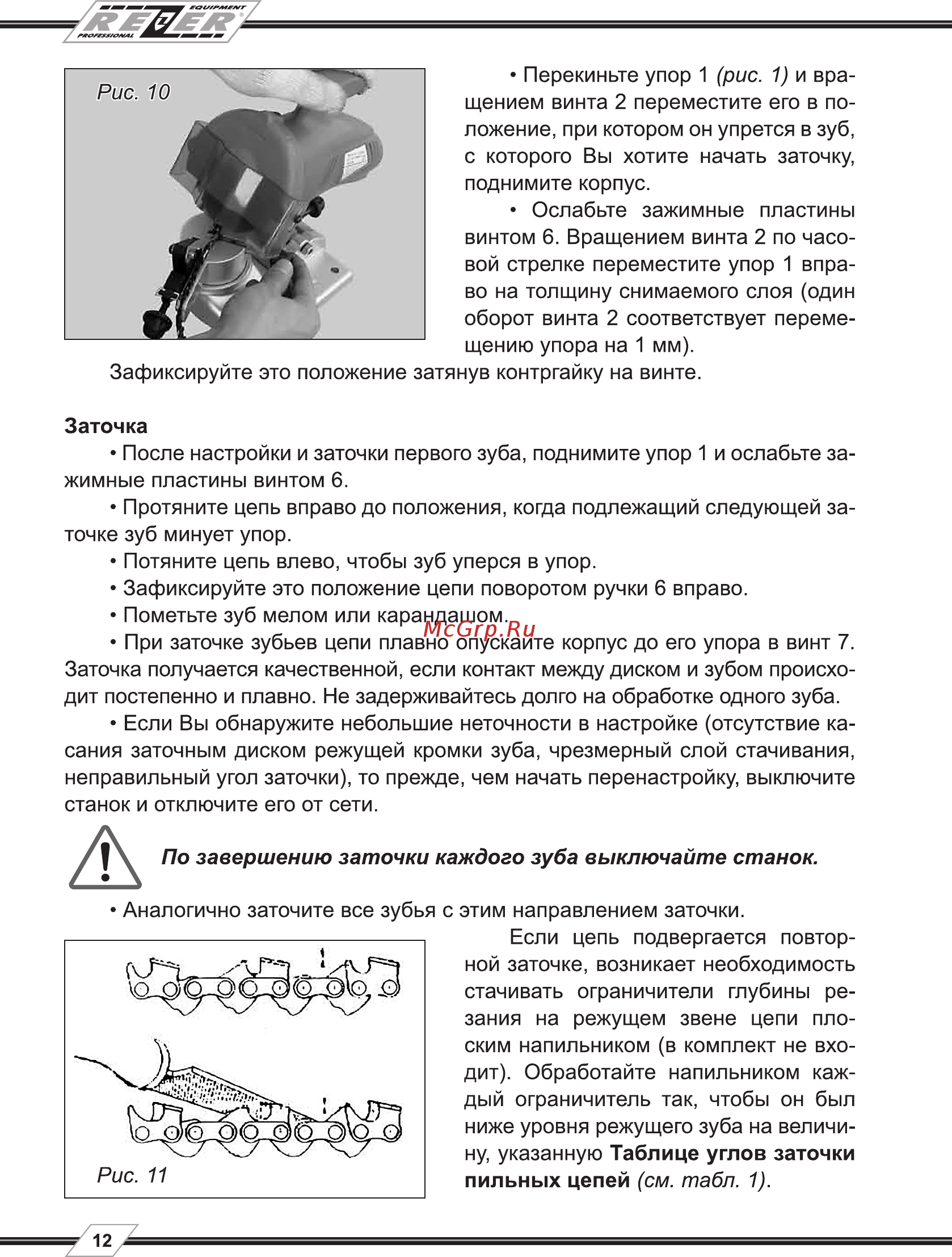

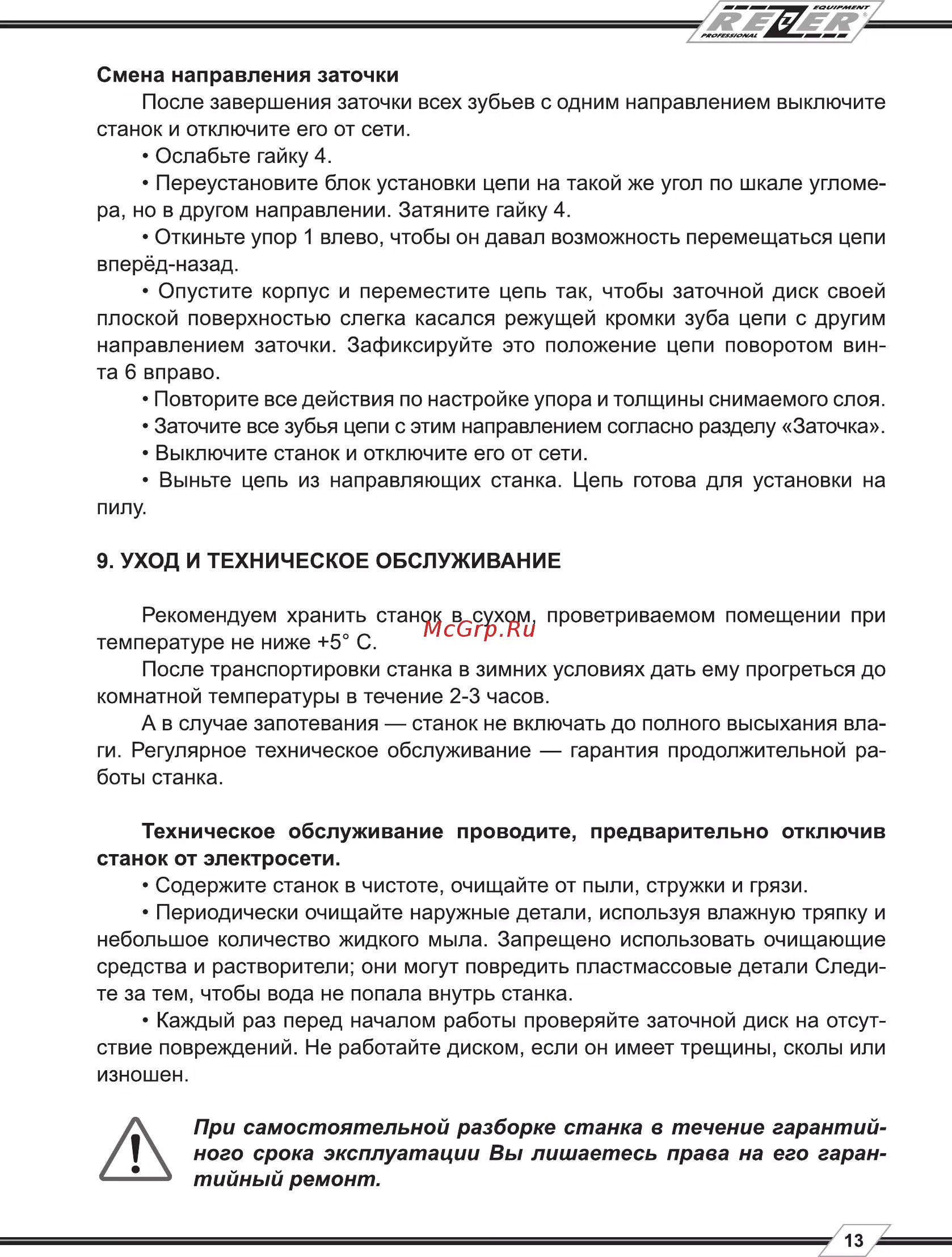

Перекиньте упор 1 рис 1 и вра щением винта 2 переместите его в по ложение при котором он упрется в зуб с которого Вы хотите начать заточку поднимите корпус Ослабьте зажимные пластины винтом 6 Вращением винта 2 по часо вой стрелке переместите упор 1 впра во на толщину снимаемого слоя один оборот винта 2 соответствует переме щению упора на 1 мм Зафиксируйте это положение затянув контргайку на винте Заточка После настройки и заточки первого зуба поднимите упор 1 и ослабьте за жимные пластины винтом 6 Протяните цепь вправо до положения когда подлежащий следующей за точке зуб минует упор Потяните цепь влево чтобы зуб уперся в упор Зафиксируйте это положение цепи поворотом ручки 6 вправо Пометьте зуб мелом или карандашом При заточке зубьев цепи плавно опускайте корпус до его упора в винт 7 Заточка получается качественной если контакт между диском и зубом происхо дит постепенно и плавно Не задерживайтесь долго на обработке одного зуба Если Вы обнаружите небольшие неточности в настройке отсутствие ка сания заточным диском режущей кромки зуба чрезмерный слой стачивания неправильный угол заточки то прежде чем начать перенастройку выключите станок и отключите его от сети По завершению заточки каждого зуба выключайте станок Аналогично заточите все зубья с этим направлением заточки Если цепь подвергается повтор ной заточке возникает необходимость стачивать ограничители глубины ре зания на режущем звене цепи пло ским напильником в комплект не вхо дит Обработайте напильником каж дый ограничитель так чтобы он был ниже уровня режущего зуба на величи ну указанную Таблице углов заточки пильных цепей см табл 1 12
