Установка ножей (Рис.5)

1. Установите фиксатор ножа (В) в режущую головку

2. Поместите нож (С) в разъем режущей головки и НАДЕЖНО

закрепите фиксатор ножа поворачивая винт(А) против часовой

стрелки убедившись что режущая часть ножа направлена в

правильном направлении

3. Отрегулируйте высоту выступа ножа согласно инструкциям далее.

Высота выступа ножа должна регулироваться при каждом

снятии/установке ножа

4. Установите защиту от стружек

Регулировка высоты выступа ножа (Рис.6,7)

1. Для установки высоты выступа ножа на 1,5 мм используйте

регулировочный механизм выступа ножей (E), поместив его на

режущую головку на режущие ножи.

2. Ослабьте крепление ножа, отвернув семь винтов (А)

3. Когда выступ ножа выставлен на необходимую длину с

использованием направляющих регулировочного механизма

выступа ножей (Е). Закрепите нож, затянув винты, используя

рожковый ключ и поворачивая винты против часовой стрелки.

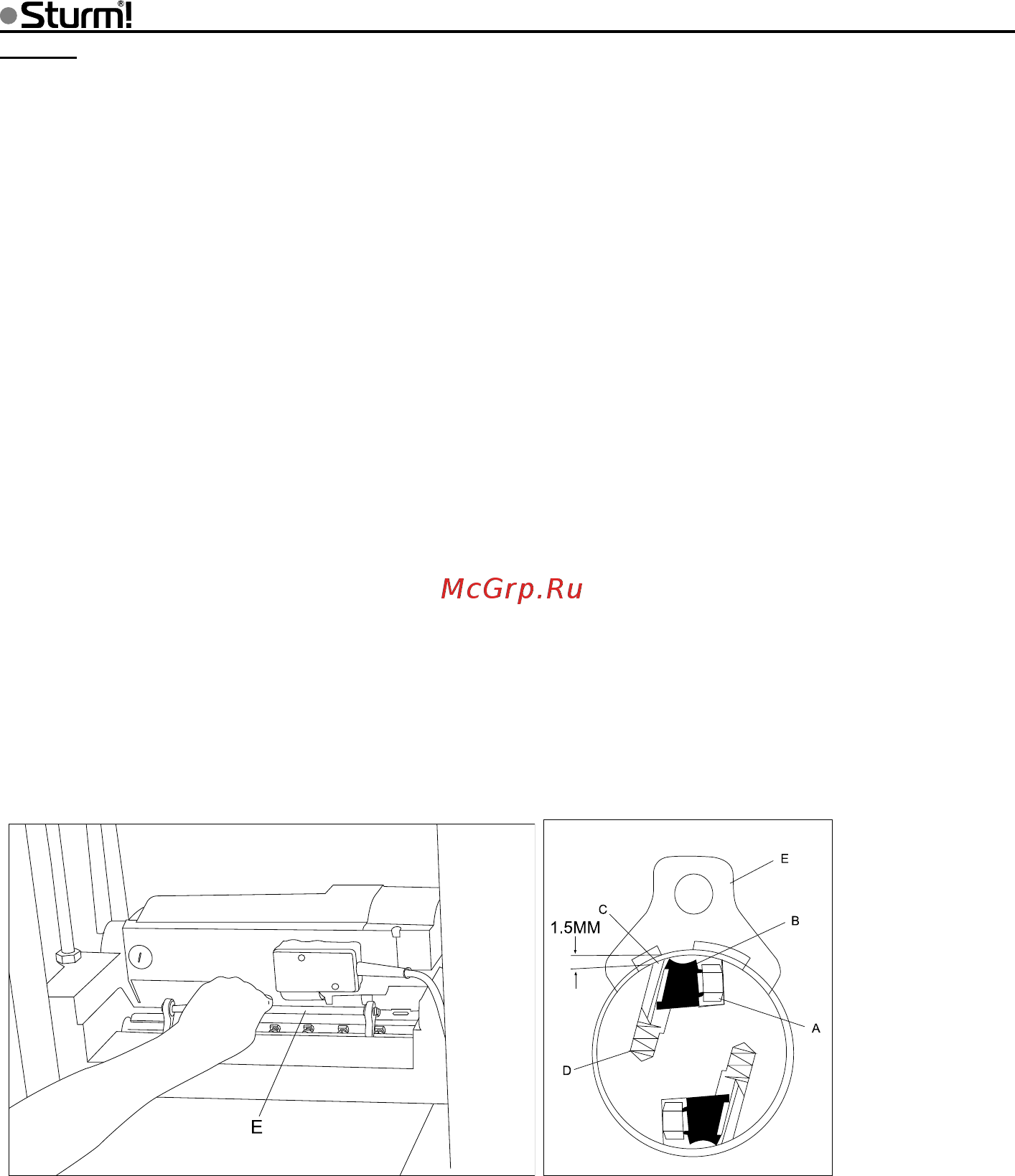

Рис.6 Рис.7

Регулировка глубины реза

1. Глубина реза задается расстоянием между столом и режущей

головкой

2. Всегда начинайте работу со снятия небольшой стружки. После

первых проходов можете увеличивать толщину стружки, но не

более чем до 3.0 мм

3. Для регулировки толщины реза (стружки) используйте рукоятку

привода режущей головки механизма. Каждый полный оборот

рукоятки изменяет толщину стружки на 1 мм
