Альтоника REEF GSM-2000 модель 20 Инструкция по эксплуатации онлайн [23/40] 2004
![Альтоника REEF GSM-2000 модель 20 Инструкция по эксплуатации онлайн [23/40] 2004](/views2/1002272/page23/bg17.png)
23
* Нумерация разъемов Black Bug Super BT-85
** Нумерация разъемов Guard RF-344. В скобках указано обозначение разъемов для модификации
системы Guard RF-344 с разъемом для подключения силовых проводов.
*** Нумерация разъема Reef Net R-501/500. Провод 13 (коричневый) не подключать.

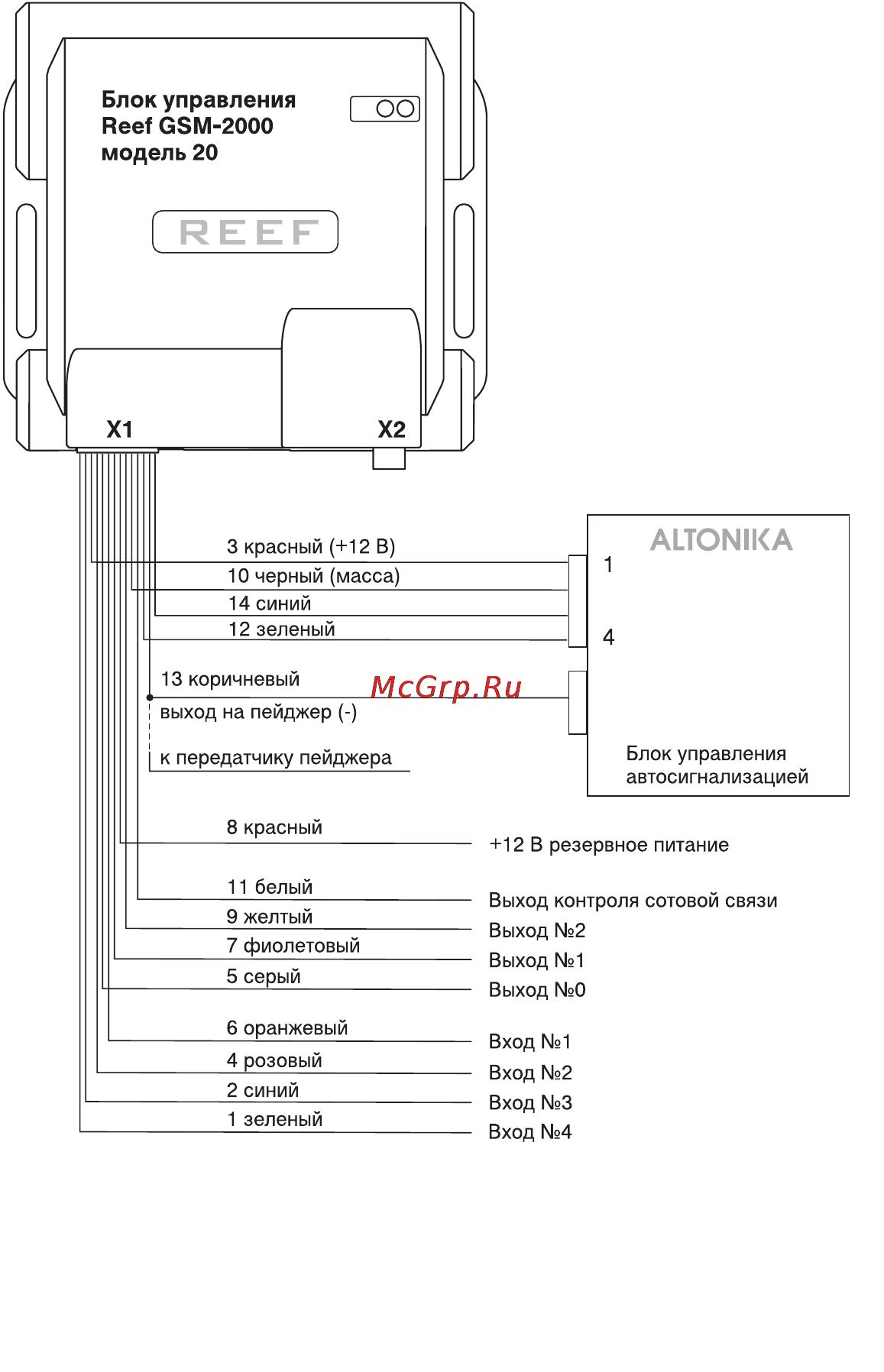

Рис. 8. Схема подключения
X5*
X6(XP3)**
XP6***
X12/3*
X7/11(XP6/11)**
