12

5. МОНТАЖ

НАГРЕВАТЕЛЬНЫХ МАТОВ AURA

ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ

1. Подготовьте в стене место для установки

терморегулятора.

2. Проштробите в стене канавки для электро-

проводки, установочных проводов нагре-

вательного мата и датчика температуры.

3. Подготовьте в полу канавку 20×20 мм для

датчика температуры, который уклады-

вается в гофрированной трубке.

4. Подготовьте поверхность пола: основание

должно быть ровным, плотным, обладать

достаточной несущей способностью.

5. Поместите датчик температуры в трубку,

входящую в комплект. Датчик должен рас-

полагаться внутри трубки вблизи ее конца.

Конец трубки с датчиком, оканчивающийся

в полу, плотно загерметизируйте для пре-

дотвращения попадания внутрь раствора.

Уложите трубку с датчиком в подготовлен-

ную канавку и выведите к терморегулятору

или распаечной коробке. Радиус изгиба

трубки должен быть не менее 5 см (рис. 1).

6. Заполните канавку раствором для кре-

пления плитки или зацементируйте.

17

18. В соответствии с прилагаемыми паспорта-

ми на терморегулятор и нагревательный

мат произведите подключение к терморе-

гулятору нагревательного мата, датчика

температуры; подключите к терморегу-

лятору электропитание и произведите за-

земление нагревательного мата.

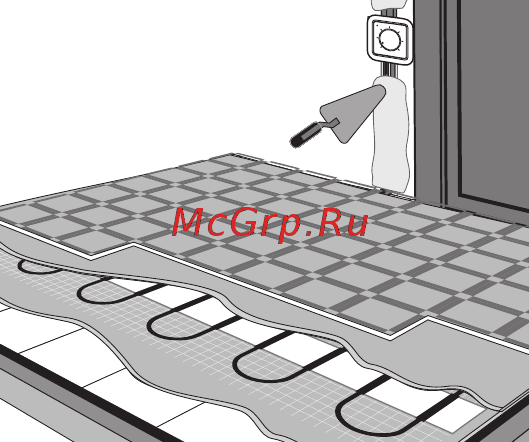

19. Заделайте раствором канавку на стене,

в которой подведены к терморегулятору

провода питания и заземляющего кон-

тура, установочные провода нагрева-

тельного мата, соединительные провода

датчика температуры в гофрированной

трубке (рис. 5).

Рис. 5
