14

9. Уложите нагревательный мат. Проследи-

те, чтобы место расположения датчика

температуры оказалось на равном рас-

стоянии между витками нагревательного

кабеля (рис. 3).

10. Измерьте сопротивление нагреватель-

ного мата. Оно должно соответствовать

указанному в Приложении 12.

11. Нагревательный мат должен укладывать-

ся так, чтобы он находился на расстоя-

нии не менее 100 мм от других нагрева-

тельных приборов, например от стояков

и труб центрального отопления, и не менее

30 мм от стен.

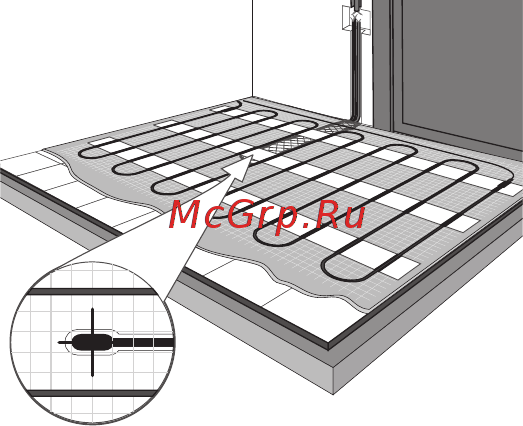

Рис. 3

15

12. В случае, если здание имеет термоком-

пенсационные швы, нагревательный мат

AURA должен быть расположен так, чтобы

исключалась всякая возможность про-

хождения кабеля через шов.

13. В связи с тем, что устройство теплых по-

лов AURA мат не подразумевает устрой-

ство цементно-песчаной стяжки, укладка

нагревательного мата на теплоизоляцию

не допускается, иначе тонкий слой рас-

твора, укрывающий нагревательный мат,

может растрескаться. Основание должно

быть плотным и обладать достаточной

несущей способностью.

14. Выведите установочный провод к месту

расположения терморегулятора через

канавку, подготовленную в стене. Прове-

рить отсутствие обрывов. Для проверки

отсутствия повреждений нагревательно-

го мата и датчика температуры в процес-

се укладки, измерить сопротивление на-

гревательного мата и датчика температу-

ры. Их значения должны соответствовать

паспортным данным.

15. Нанесите на эскиз плана помещения схе-

му расположения нагревательного мата

датчика температуры, соединительных

и концевых муфт.
