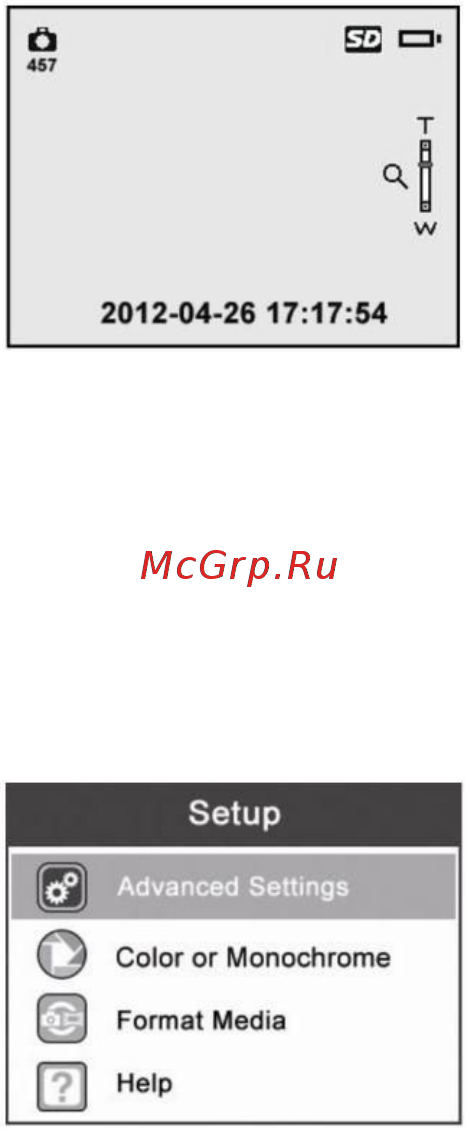

5 Масштабирование Для увеличения или уменьшения масштаба изображения нажмите кнопку со стрелкой вверх или вниз во время нахождения в режиме фотосъемки Во время регулировки масштаба на дисплее отображается индикатор масштаба См рисунок 12 ö 457 22 4 2012 04 26 17 17 54 Рисунок 12 6 Переход в окно основных параметров В режиме рабочего экрана нажмите кнопку настройки параметров чтобы перейти в окно основных параметров См рисунок 13 Нажатие кнопки возврата позволяет в любое время вернуться обратно к рабочему экрану Рисунок 13 Выбор цветного или монохромного режима отображения изображений В окне Setup Настройка выберите пункт меню Color or Monochrome Цветной или монохромный и нажмите кнопку ОК после чего на экране дисплея отобразится окно Color or Monochrome Цветной или монохромный См рисунок 14 По умолчанию используется цветной режим показа изображений
