Tomahawk 9.7 — схема подключения силового разъема для автомобилей с кнопкой запуска [47/56]
![Tomahawk 9.7 Руководство по эксплуатации онлайн [47/56] 190035](/views2/1227468/page47/bg2f.png)
47

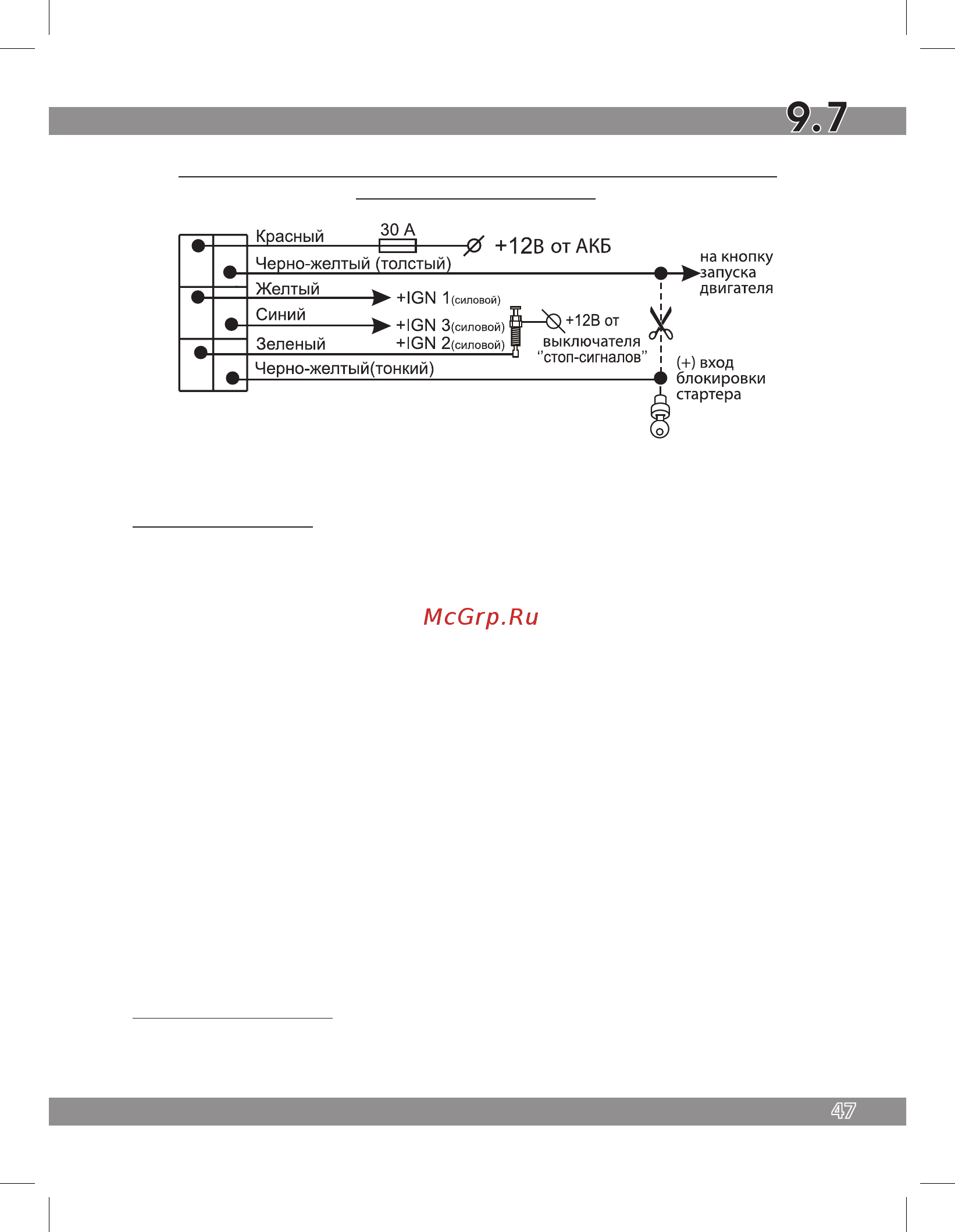

Схема подключения силового разъема на автомобилях, оборудованных
кнопкой запуска автомобиля
2. Подключение проводов

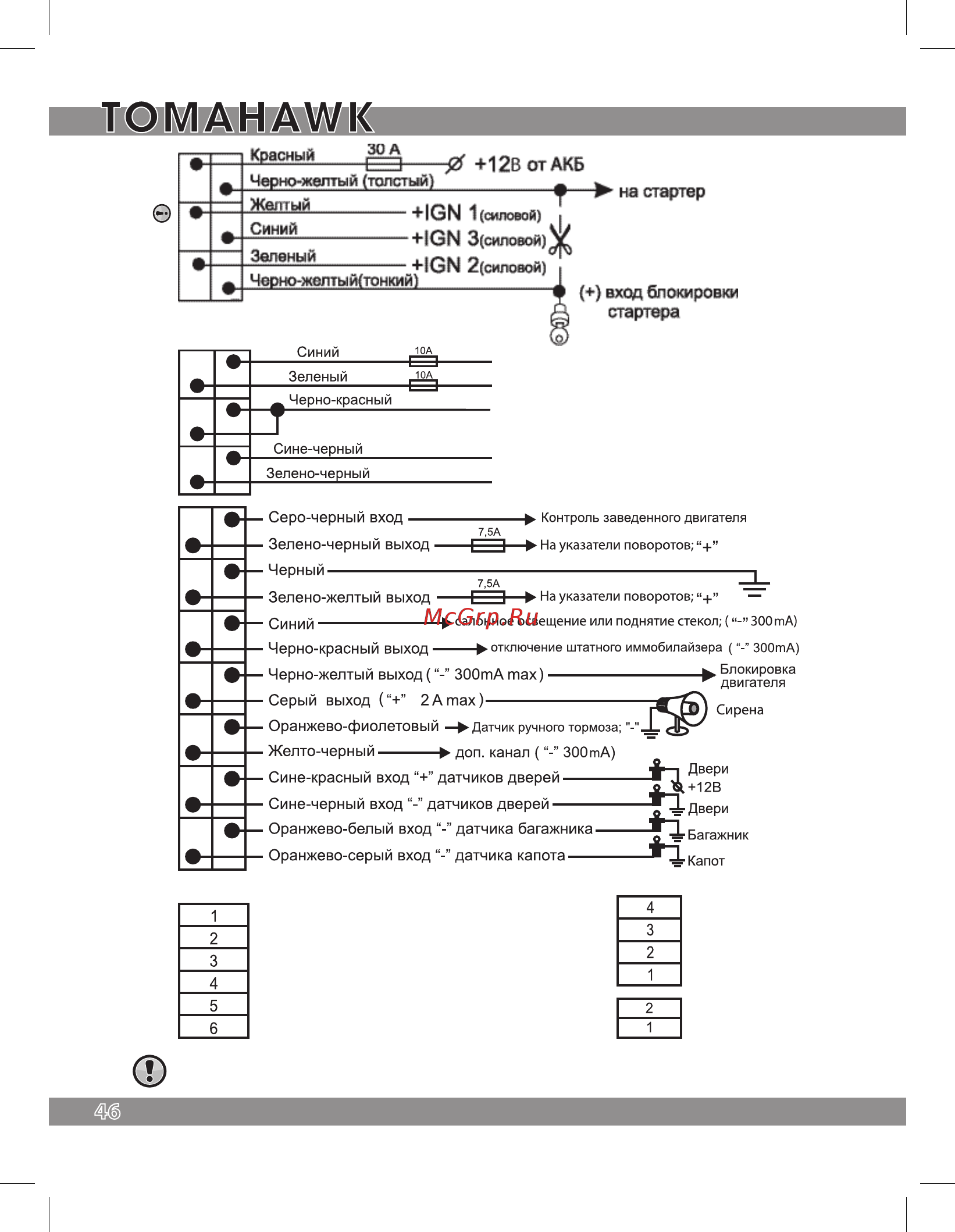

Силовой разъем 6 PIN
1. Красный провод — «+» 12В, питание системы, ограничен предохранителем
30А.
2. Черно-желтый провод (толстый) — «+» выход на стартер. Подключить в цепь
включения стартера *.
3. Желтый провод — «+» IGN 1. Подключается к проводу на замке зажигания, где
появляется +12В в положении ключа зажигания «Зажигание вкл.», и не про-
падает в положении ключа зажигания «Стартер».
4. Синий провод — «+» IGN3. Используется для организации дополнительных
цепей зажигания в режиме дистанционного запуска (выход программирует-
ся, см. стр. 39).
5. Зеленый провод — «+» IGN 2. Подключается к проводу на замке зажигания,
где появляется +12В в положении ключа зажигания «Зажигание вкл.», и про-
падает в положении ключа зажигания «Стартер» (если этот провод присут-
ствует в а/м, на который устанавливается система ) *.
6. Черно-желтый (тонкий) — «+» вход блокировки включения стартера. Под-
ключить к контакту стартера 50/1 на замке зажигания.
* При программированни функции 1-4 «Start-Stop», провода подключаются
согласно «Схеме подключения силового разъема на автомобилях, оборудо-
ванных кнопкой запуска автомобиля» ( стр. 47)
Основной разъем 14 PIN
1. Серо-черный провод- вход контроля заведенного двигателя. Возможны
подключения к датчику давления масла, тахометру автомобиля (см. таблицу
